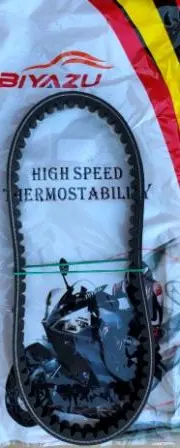

Ремень вариатора 642 × 15,5 Honda TACT AF16 BIYAZU VDK

Ремень вариатора BIYAZU 642 × 15,5 для Honda TACT AF16 передаёт вращение между ведущим и ведомым шкивами трансмиссии скутера. По мере изменения оборотов ремень перемещается по рабочим поверхностям шкивов, позволяя вариатору менять передаточное отношение. От его состояния и правильного подбора зависят плавность разгона и передача тяги под нагрузкой.

Конструкция и причины замены

Ремень выполнен в виде замкнутой ленты с поперечными выемками на внутренней стороне. Они помогают ему изгибаться при прохождении вокруг шкивов. Усилие передаётся за счёт контакта боковых поверхностей ремня со щеками шкивов, поэтому при проверке состояния обращают внимание не только на внутреннюю сторону, но и на боковины.

Повод для замены — трещины, расслоение, выкрашивание участков, обнажение корда или заметный износ по ширине. Изношенный ремень может сопровождаться ухудшением разгона, рывками и ростом оборотов без соответствующего увеличения скорости. Такие симптомы бывают и при других неисправностях трансмиссии: при вскрытии стоит проверить сам ремень и поверхности, с которыми он соприкасается.

Что сверить при подборе

Основной ориентир — размерное обозначение 642 × 15,5. Сопоставьте его с маркировкой снятого ремня и требованиями к установленному вариатору. Учитывайте, сохранилась ли штатная трансмиссия: после замены шкивов или вариатора одного названия скутера для подбора может быть недостаточно. Старый ремень полезен как образец, но его изношенная ширина не должна служить единственным размерным ориентиром.

Проверьте профиль ремня и соответствие его размеров шкивам. Ошибка по длине или ширине меняет положение ремня и диапазон работы вариатора, может вызвать пробуксовку, перегрев либо касание соседних деталей. Подбирать ремень только по тому, что его удаётся надеть на шкивы, нельзя: посадка должна соответствовать требованиям трансмиссии.

Особенности установки

Замену выполняют на заглушённом двигателе после остывания трансмиссии. Снимают крышку, фиксируют шкив подходящим инструментом и разбирают крепление в порядке, предусмотренном руководством скутера. При снятии сохраняют расположение шайб и втулок. Ремень не следует выворачивать, резко перегибать или натягивать через край шкива отвёрткой: так можно повредить его ещё до начала работы.

Перед сборкой удаляют остатки старого ремня и проверяют щеки шкивов на задиры, канавки и загрязнение маслом. Заодно осматривают ролики и направляющие вариатора; изношенные детали меняют по состоянию. Рабочие поверхности ремня и шкивов должны оставаться чистыми и сухими. Если есть следы масла, сначала устраняют причину его попадания.

При сборке ремень утапливают между щеками ведомого шкива, чтобы получить свободный участок у ведущего и не зажать его при затяжке крепления. Соблюдают порядок установки деталей и момент затяжки из руководства. Перед закрытием крышки проверяют правильность посадки и свободное движение механизма вручную. Первую проверку проводят с установленной крышкой, плавно увеличивая нагрузку; посторонний шум или рывки требуют остановки и проверки сборки.
