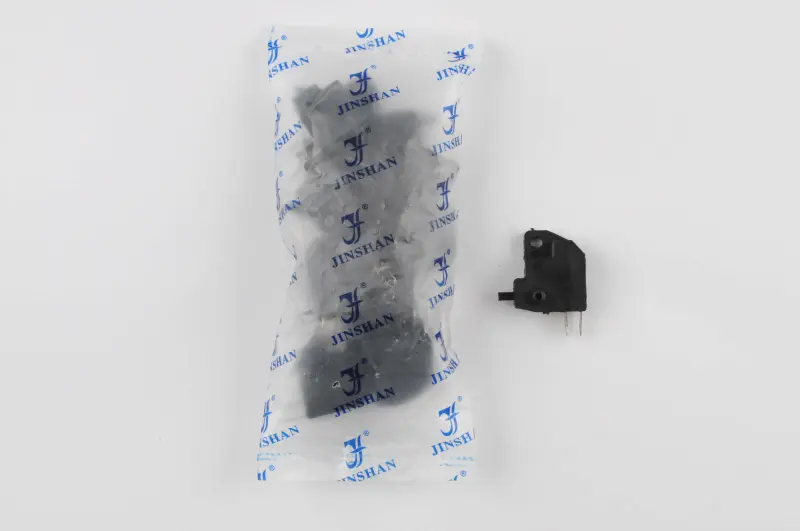

Концевой выключатель переднего тормоза L-27 JS, диск, квадратный

Концевой выключатель переднего тормоза L-27 JS

Выключатель L-27 предназначен для узла рычага переднего дискового тормоза мопеда. При нажатии на рычаг он передает команду на включение лампы стоп-сигнала, поэтому водитель сзади получает своевременное предупреждение о торможении. Деталь подходит для ремонта системы, в которой лампа не загорается от переднего тормоза, включается с задержкой либо работает нестабильно из-за износа прежнего выключателя.

Модель выполнена в черном корпусе квадратного типа. Конструкция включает выступающий нажимной шток, крепежное отверстие и два открытых штыревых контакта. Выключатель устанавливается рядом с рычагом: его подвижная часть взаимодействует со штоком, а контактная группа меняет состояние при перемещении рычага. Такое исполнение позволяет включать стоп-сигнал непосредственно действием органа управления тормозом, без отдельной кнопки для водителя.

Что проверить при подборе

Название L-27 определяет конкретный вариант детали, однако перед покупкой необходимо сравнить ее со старым выключателем. Для правильной посадки имеют значение форма и габариты корпуса, расположение крепежного отверстия, направление штока, его рабочий ход, положение двух контактов и свободное место в корпусе рычага. Обозначение «диск, квадрат» указывает на исполнение для рычага переднего дискового тормоза и квадратную форму корпуса. Одинаковое назначение двух выключателей само по себе не означает, что их крепления и геометрия совпадают.

• Корпус: квадратного типа, черного цвета.
• Исполнительная часть: выступающий нажимной шток.
• Подключение: два штыревых контакта без присоединенных проводов.
• Крепление: отдельное отверстие в верхней части корпуса.
• Место применения: рычаг переднего дискового тормоза мопеда.
• Назначение: включение лампы стоп-сигнала при использовании переднего тормоза.

Когда требуется замена

Проверить выключатель стоит, если стоп-сигнал исправно реагирует на другой орган управления тормозом, но не включается от переднего рычага. Причиной замены также становятся заедание штока, повреждение корпуса, люфт детали в месте установки, окисление контактных выводов или срабатывание только при необычном положении рычага. Перед установкой новой детали полезно отдельно проверить лампу, соединения и проводку: это помогает отличить неисправность выключателя от нарушения контакта в других частях системы.

Установка и проверка работы

До снятия прежнего выключателя следует запомнить его положение относительно рычага и расположение подключений. Новую деталь устанавливают без перекоса, не прикладывая усилие к штоку и выводам. Рычаг должен свободно возвращаться в исходное положение, а шток — перемещаться без заедания. Проводные наконечники должны плотно удерживаться на двух штыревых контактах и не натягиваться при повороте руля.

После монтажа проверьте стоп-сигнал несколько раз: лампа должна реагировать на нажатие переднего рычага и возвращаться в обычный режим после его отпускания. Затем поверните руль в обе стороны и повторите проверку, чтобы исключить натяжение проводов или случайное размыкание соединений. Правильно подобранный и установленный L-27 восстанавливает штатное включение стоп-сигнала от переднего тормоза и не мешает свободному ходу рычага.
