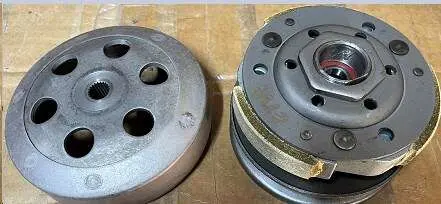

Вариатор задний Honda DIO, TACT, LEAD 50 VDK

Задний вариатор Honda DIO, TACT, LEAD 50 VDK — ведомая часть ременной трансмиссии скутера. Он принимает вращение от переднего вариатора через ремень и работает вместе с центробежным сцеплением. Изменение положения щёк ведомого шкива позволяет ремню перемещаться по рабочим поверхностям, меняя передаточное отношение при разгоне и изменении нагрузки.

Как работает задний вариатор

Ведомый шкив и сцепление выполняют разные задачи: шкив участвует в изменении передаточного отношения, а сцепление подключает передачу вращения к редуктору по мере роста оборотов. Фрикционные накладки колодок прижимаются к внутренней поверхности барабана. Поэтому плавность трогания зависит не только от ремня, но и от состояния накладок, барабана и подвижных частей заднего шкива.

При исправной работе подвижная щека перемещается без заеданий, а ремень идёт по ровным поверхностям. Выработка на щеках, люфт и подклинивание мешают трансмиссии менять передаточное отношение. Изношенные или загрязнённые накладки могут вызывать пробуксовку и рывки при старте, а перегрев барабана — усиливать неравномерное схватывание сцепления.

Когда нужна замена

Повод для проверки — дрожь при трогании, посторонний шум со стороны трансмиссии, запах перегретых накладок или ситуация, когда обороты растут, а скутер разгоняется слабо. Такие симптомы сами по себе ещё не указывают на одну деталь. После разборки оценивают состояние ремня, рабочих поверхностей шкива, колодок и барабана, проверяют люфт и свободу перемещения подвижной щеки. Трещины, глубокие борозды и повреждение посадочных мест требуют особого внимания.

Что сверить при подборе

Ориентируйтесь на точную модификацию скутера и снятый узел. Сопоставьте посадку на валу, шлицевое соединение барабана, его внутренний диаметр и глубину, наружный диаметр ведомого шкива и общую высоту сборки. Проверьте расположение упорных поверхностей, шайб и втулок. Эти параметры определяют, сядет ли деталь на своё место и совпадёт ли линия движения ремня.

Отдельно сравните профиль канавки шкива с прежней деталью и проверьте соответствие установленного ремня требованиям скутера. Ошибка в посадке или высоте сборки может привести к перекосу ремня, касанию крышки трансмиссии и неправильной затяжке крепления. Несоответствие барабана колодкам нарушает работу сцепления, даже если соединение с валом совпадает.

Особенности установки

При снятии сохраняют порядок шайб, втулок и других установочных деталей. Узел удерживают подходящим фиксатором, не заклинивая шкив случайными предметами. Если требуется разбирать ведомый шкив, его пружину разгружают специальным приспособлением: она остаётся сжатой и после снятия сборки со скутера. Моменты затяжки выбирают по сервисной документации конкретной модификации.

При замене осматривают ремень, барабан сцепления, подшипники и доступные уплотнения. Масло и смазка не должны попадать на ремень, поверхности щёк и фрикционные накладки. Во время сборки ремень утапливают между щеками заднего шкива, чтобы он не мешал правильной посадке деталей при затяжке. После установки проверяют свободное вращение и отсутствие задеваний, затем закрывают трансмиссию и проверяют плавность трогания.
