Катушка зажигания для мотоблока 188F (13 л.с.) AMG

Катушка зажигания для мотоблока с двигателем 188F (13 л.с.) AMG формирует высоковольтный импульс, необходимый для искры на свече. От исправности катушки зависит воспламенение топливной смеси при запуске и во время работы двигателя. Её меняют при подтверждённой неисправности зажигания, повреждении корпуса или высоковольтного вывода, когда восстановить надёжную работу соединений уже нельзя.

Устройство и признаки неисправности

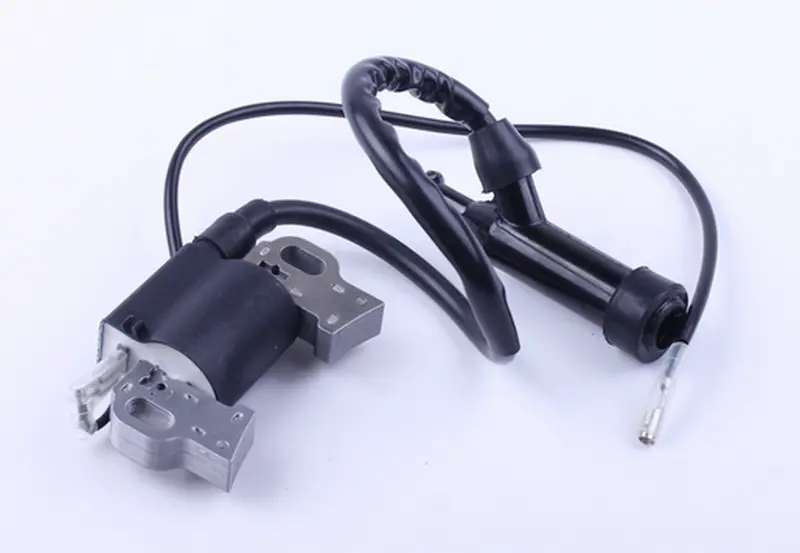

Катушка имеет корпус с открытыми участками сердечника и крепёжными отверстиями. От корпуса отходит толстый высоковольтный провод со свечным колпачком; отдельно выведен тонкий провод с контактным наконечником. При подборе имеют значение не только очертания корпуса, но и расположение креплений, направление выхода проводов и форма колпачка: после установки они должны подходить к своим местам без натяжения и помех соседним деталям.

Поводом проверить катушку становятся затруднённый запуск, перебои, исчезновение искры или остановка двигателя после прогрева. Такие симптомы не доказывают неисправность именно катушки: похожие проявления бывают при повреждённой свече, плохом контакте в колпачке или неисправности проводки выключения двигателя. Замена оправдана после проверки этих причин. Трещины, следы пробоя и повреждённая изоляция высоковольтного провода также требуют внимания: утечка импульса мешает устойчивому искрообразованию.

Что сверить при подборе

Сопоставьте новую катушку со снятой: расстояние между крепёжными отверстиями, форму и положение сердечника, посадку корпуса и расположение выводов. Проверьте длину высоковольтного провода по его штатному маршруту, посадку колпачка на свече и тип контакта тонкого провода. Совпадения мощности двигателя недостаточно: неверная геометрия крепления может не позволить выставить катушку относительно маховика, а неподходящий вывод усложнит подключение остановки двигателя.

Осмотрите свечной контакт и место прилегания колпачка. Ослабленное соединение, загрязнение и повреждения изоляции способны сохранить перебои даже после замены катушки. Если свеча или соединительные контакты изношены, их состояние нужно устранить отдельно. При сравнении деталей учитывайте также свободное место под кожухом: провод не должен пережиматься его кромкой или ложиться на горячие поверхности.

Особенности замены

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск. Сначала снимают свечной колпачок, открывают доступ к катушке и фиксируют расположение проводов. Затем отсоединяют провод остановки двигателя и отворачивают крепления. После снятия очищают посадочные поверхности и осматривают соседнюю проводку, крепёж и участок маховика напротив сердечника. Повреждённые контакты и изоляцию приводят в порядок до сборки.

Новую катушку устанавливают с зазором до маховика по требованиям руководства двигателя; крепёж затягивают после выставления положения. Слишком малый зазор создаёт риск касания вращающихся деталей, слишком большой может нарушить искрообразование. Провода укладывают по штатному маршруту, колпачок плотно надевают на свечу и возвращают защитный кожух. После сборки проверяют запуск, устойчивость работы и остановку двигателя штатным выключателем.
