Ремкомплект ручного стартера мотоблока 168F AMG

Ремкомплект ручного стартера мотоблока 168F AMG предназначен для ремонта механизма зацепления при ручном запуске двигателя. При вытягивании шнура стартер должен передать вращение двигателю, а после запуска — выйти из зацепления. Если шнур вытягивается, но двигатель не проворачивается или зацепление появляется через раз, стоит проверить собачки, их пружины и удерживающие детали механизма.

Детали комплекта и их работа

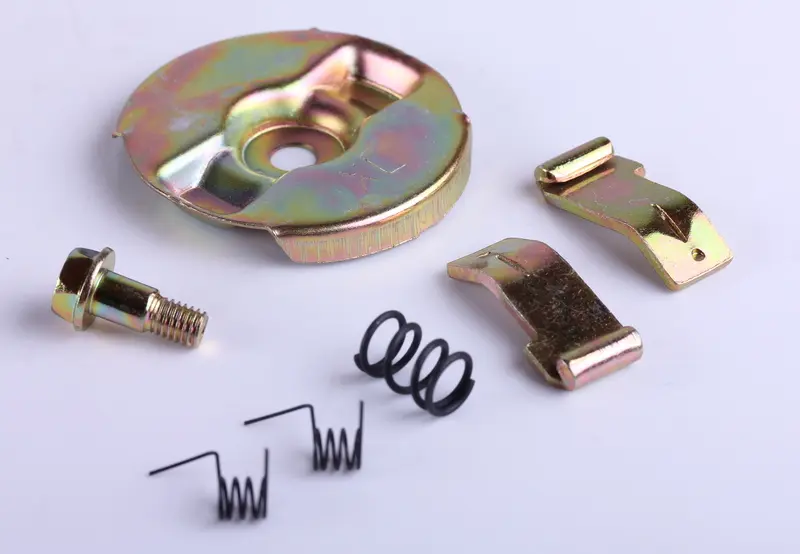

В набор входят круглая прижимная пластина с центральным отверстием, две собачки зацепления, болт, одна крупная витая пружина и две малые пружины с отогнутыми концами. Собачки участвуют в передаче усилия от стартера, а пружины обеспечивают предусмотренное конструкцией перемещение деталей. При сборке имеют значение не только форма собачек, но и положение пружин: неверно заведённый конец может мешать свободному ходу механизма.

Такой ремонт нужен при скруглении зацепляющих кромок, деформации собачек, поломке или ослаблении пружин. Поводом для осмотра также служат щелчки без уверенного зацепления, подклинивание и заметный люфт под прижимной пластиной. Однако тугой ход шнура или его неполное возвращение сами по себе ещё не указывают на неисправность этих деталей: отдельно проверяют состояние шнура, шкива и возвратного механизма.

Что сверить при подборе

Ориентируйтесь на конструкцию снятого стартера. Обозначение двигателя помогает сузить выбор, но для установки должны совпасть сами детали механизма. Разложите старые части в порядке сборки и сопоставьте их с комплектом, особенно если стартер ранее уже меняли.

• У круглой пластины сравните наружный контур, центральное отверстие, выступы и углубления.
• У собачек проверьте длину, форму изгибов, рабочие кромки и места опоры или крепления.
• У пружин сопоставьте диаметр, длину, направление навивки и расположение отогнутых концов.
• У болта сверьте резьбу, длину и форму гладкой части, которая влияет на посадку деталей.

Несовпадение геометрии может оставить собачки без нужного хода либо удерживать их в зацеплении. Попытка устранить такую разницу чрезмерной затяжкой болта способна зажать механизм. Подтачивание зацепляющих кромок также меняет работу стартера, поэтому детали подбирают по соответствию снятым, а не по возможности закрепить их на месте.

Установка и проверка

Работайте на остановленном и остывшем двигателе, исключив случайный запуск. Снимите стартер и до разборки зафиксируйте взаимное положение пластины, собачек и концов пружин. Разбирайте механизм аккуратно, удерживая подпружиненные части. Очистите места посадки от загрязнений и осмотрите шкив, опоры собачек, центральное крепление и ответные поверхности зацепления. Трещины и выработка в этих местах могут потребовать замены сопутствующих деталей.

Установите новые части в порядке, предусмотренном конструкцией стартера, и закрепите болт согласно руководству двигателя. До установки стартера проверьте свободное перемещение собачек и их возвращение в исходное положение. После сборки плавно потяните шнур: механизм должен уверенно передавать вращение и освобождаться при отпускании. Если остаются заедание, перекос или проскальзывание, повторно проверьте посадку деталей и положение пружин, не компенсируя неисправность резкими рывками.
