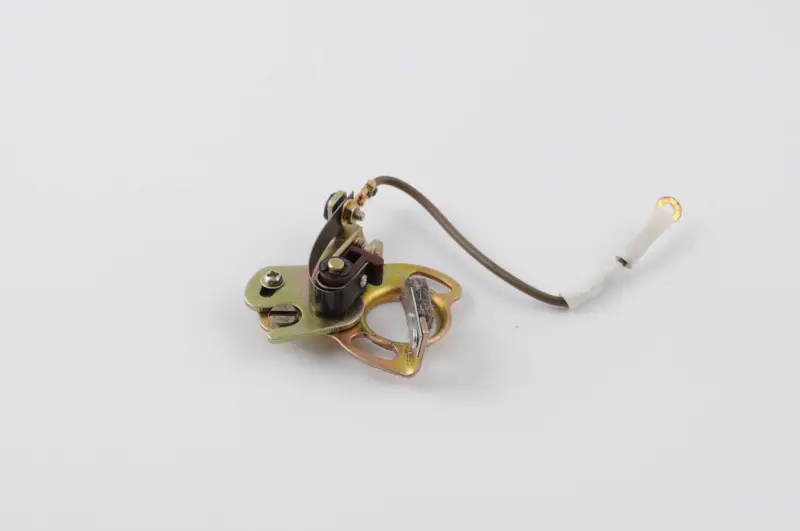

Контактный прерыватель зажигания ИЖ Планета в сборе SPARK

Контактный прерыватель зажигания ИЖ Планета SPARK

Прерыватель в сборе предназначен для мотоциклов семейства ИЖ Планета с контактной системой зажигания. Деталь управляет моментом размыкания контактов в первичной обмотке катушки: при размыкании формируется импульс, необходимый для появления искры на свече. От состояния контактной пары и правильности регулировки зависят уверенный запуск, устойчивость оборотов и работа двигателя без пропусков зажигания.

Конструкция объединяет основание, подвижный и неподвижный контакты, пружину подвижного контакта, крепёжные и регулировочные элементы, изолированные соединения и выводной провод. Исполнение в сборе удобно при ремонте, когда старая контактная группа имеет изношенную ось, повреждённую изоляцию, ослабленную пружину либо дефекты контактных площадок. Вместо восстановления нескольких изношенных деталей устанавливается собранная группа, после чего выполняются обязательные регулировки.

Что проверить при подборе

• Тип зажигания. Прерыватель подходит для контактного исполнения ИЖ Планета. На мотоцикле с электронной бесконтактной системой применяется датчик другой конструкции, поэтому перед заказом необходимо определить фактически установленную систему.
• Форма основания. Сопоставьте расположение монтажных отверстий, регулировочных участков и общий контур основания со снятой деталью.
• Контактная группа. Проверьте расположение подвижного и неподвижного контактов относительно кулачка, а также направление пружины и выводного провода.
• Подключение. Разъём, изоляторы и точка присоединения провода должны соответствовать проводке и креплению на мотоцикле.
• Состояние сопряжённых деталей. До монтажа следует проверить кулачок, посадочную поверхность и крепёж. Износ или биение сопряжённых деталей способны нарушить зазор даже с новым прерывателем.

Установка и регулировка

После закрепления основания контактный зазор выставляют при максимальном размыкании контактов. Для двигателей ИЖ Планета с таким типом зажигания руководство по ремонту указывает диапазон 0,4–0,6 мм. Измерение выполняют щупом, а положение неподвижного контакта изменяют регулировочным эксцентриком после ослабления фиксирующего винта. Затем винт затягивают и повторно контролируют результат: при дальнейшем проворачивании коленчатого вала максимальный зазор не должен изменяться.

Одной установки зазора недостаточно. После замены прерывателя проверяют момент начала размыкания контактов и регулируют опережение зажигания в соответствии с руководством конкретной модификации двигателя. Контроль проводят после окончательной затяжки крепежа, поскольку смещение основания меняет момент искрообразования. Провод укладывают без натяжения и контакта с подвижными частями, а изолированные соединения не должны замыкаться на корпус.

Когда требуется замена

Проверка контактной группы актуальна при затруднённом запуске, перебоях и неустойчивой работе двигателя. Основанием для замены служат подгоревшие или неравномерно изношенные контактные площадки, отслоение напайки, люфт оси, ослабление пружины, нарушение изоляции либо невозможность удержать установленный зазор. Перед окончательным решением также проверяют конденсатор, катушку, свечу, проводку и состояние кулачка, поскольку похожие симптомы могут возникать и при неисправности других компонентов зажигания.

SPARK в сборе подходит для планового восстановления контактного зажигания ИЖ Планета и ремонта мотоцикла, у которого регулировка старой группы уже не даёт стабильного результата. Точная сверка конструкции со снятым прерывателем и последующая настройка позволяют корректно установить деталь без предположений о совместимости отдельных версий мотоцикла.
