Прокладка карбюратора мотоблока 156F (4Hp), текстолит AMG

Текстолитовая прокладка карбюратора для двигателя мотоблока 156F (4Hp) устанавливается в соединении карбюратора с впуском. Она сохраняет предусмотренное конструкцией расстояние между сопрягаемыми поверхностями и участвует в формировании плотного стыка. Для такого соединения важна герметичность: воздух, который проходит мимо карбюратора, меняет состав топливовоздушной смеси и мешает нормальной работе двигателя. Обозначение изделия — AMG.

Конструкция и назначение

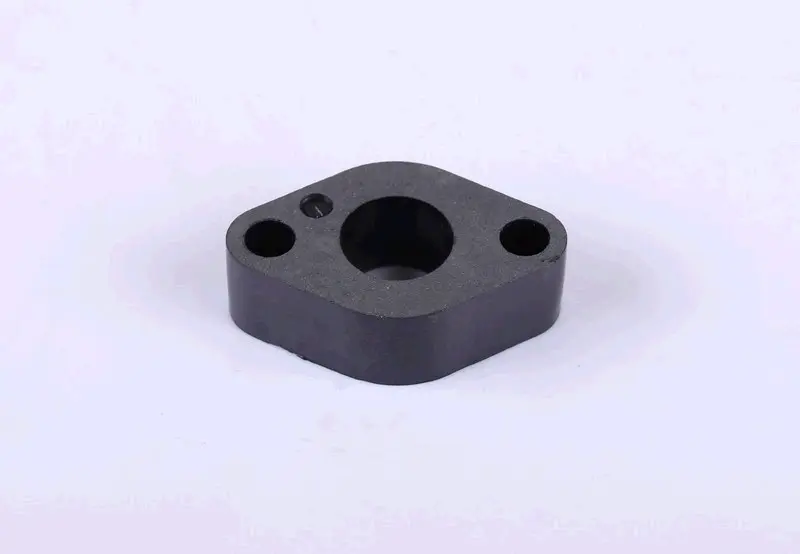

Прокладка выполнена в виде толстой фигурной пластины с округлёнными углами. В центре расположен проход для смеси, по бокам — два крепёжных отверстия; рядом с центральным проходом есть дополнительное малое отверстие. При подборе имеет значение вся эта геометрия, а не только наружный контур. Текстолитовая проставка также ограничивает передачу тепла через соединение к карбюратору. Плотность стыка при этом зависит от состояния её плоскостей и предусмотренных конструкцией уплотнений.

Когда требуется замена

Основанием для замены служат трещины, сколы у отверстий, расслоение, деформация и повреждения контактных поверхностей. Деталь стоит внимательно осмотреть после снятия карбюратора, особенно если крепёж ранее затягивали неравномерно. Нестабильный холостой ход, затруднённый запуск и перебои могут сопровождать подсос воздуха во впускном соединении, но сами по себе не доказывают неисправность прокладки: сначала проверяют состояние стыка и соседних уплотнений.

Что сверить при подборе

Сопоставьте снятую прокладку с новой по форме, толщине, расположению крепёжных отверстий и контуру центрального прохода. Отдельно проверьте положение малого отверстия и соответствующих каналов на сопрягаемых деталях. Совпадения обозначения двигателя недостаточно, если установлен другой карбюратор или изменён впуск. Полезно сохранить старую деталь целиком: даже повреждённый образец помогает проверить расстояние между креплениями и ориентацию отверстий.

Неподходящая толщина меняет положение карбюратора и условия его крепления. Смещённый центральный проход может частично перекрыть впуск, а несовпадение дополнительных отверстий — нарушить сообщение каналов. Деталь должна вставать на крепления свободно и прилегать всей плоскостью. Если её приходится притягивать с перекосом, растачивать отверстия или подрезать контур, нужно заново проверить подбор.

Особенности установки

Работу выполняют на остывшем двигателе, перекрыв подачу топлива. До разборки запоминают порядок прокладок и проставок. После снятия карбюратора защищают впуск от мусора, убирают остатки старых уплотнений, не царапая посадочные поверхности, и осматривают фланцы. Повреждённые соседние прокладки меняют вместе с проставкой; также проверяют шпильки, резьбу и отсутствие перекоса креплений. Состав и порядок уплотнений сохраняют по конструкции двигателя.

При сборке совмещают все отверстия и затягивают крепёж постепенно, равномерно, с усилием по руководству двигателя. Чрезмерная затяжка может повредить текстолит и деформировать фланец. Герметик применяют только там, где это предусмотрено: его избыток способен попасть в проходы. После сборки проверяют плотность соединения, отсутствие подтекания топлива и устойчивость работы двигателя. Повторные перебои требуют проверки стыка, а не дальнейшего усиления затяжки.
