4-контактный коннектор «папа» с проводом для RGB-ленты

4-контактный коннектор «папа» с проводом для RGB-ленты

Коннектор предназначен для подключения обычной четырехконтактной RGB-ленты к совместимому контроллеру, переходнику или ответному разъему. Он помогает вывести от ленты проводной хвост с разъемным соединением: четыре жилы подключаются к соответствующим контактным площадкам, а штекер с открытыми штырьками вставляется в подходящую четырехконтактную колодку. Такое решение удобно при сборке новой подсветки, замене поврежденного кабеля и восстановлении участка, где нужен разъем формата «папа».

Назначение и конструкция

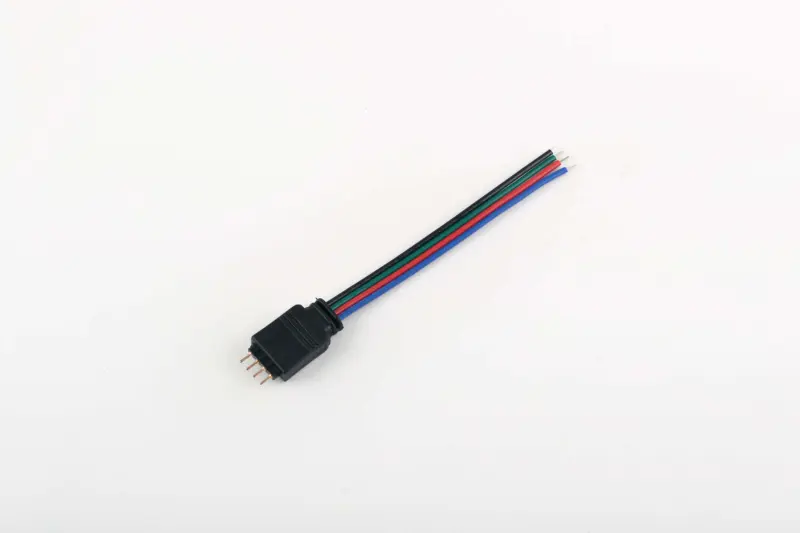

Конструкция включает четырехконтактный штекер и четыре отдельных проводника разных цветов. Контакты разъема передают общий канал и три канала управления цветами RGB, поэтому при монтаже необходимо сохранить правильную последовательность соединений. Цвет изоляции помогает различать жилы во время прокладки и пайки, однако назначение каждой жилы следует определять по обозначениям на ленте и контроллере. Ориентироваться только на цвет провода нельзя: схема конкретного оборудования может отличаться.

Свободные концы проводов позволяют присоединить коннектор непосредственно к контактным площадкам ленты или включить его в ремонтируемую проводку подходящим способом. Штыревой разъем рассчитан на соединение с ответной четырехконтактной частью. Проводной участок дает возможность разместить соединение на некотором удалении от края ленты, аккуратнее провести кабель внутри корпуса, профиля или элемента подсветки и не нагружать место пайки жестким штекером.

Что проверить перед выбором

• Количество контактов. У ленты, контроллера и ответного разъема должно быть по четыре соответствующих канала.
• Тип штекера. Эта версия имеет открытые штырьки и подходит только к совместимой колодке формата «мама».
• Последовательность каналов. Обозначения общего контакта, R, G и B на соединяемых устройствах должны совпадать после монтажа.
• Форму корпуса и шаг контактов. Разъем должен входить без перекоса, чрезмерного усилия и смещения на один штырек.
• Способ присоединения проводов. Для подключения к площадкам RGB-ленты обычно применяется пайка; состояние площадок должно позволять получить надежный контакт.
• Параметры всей системы. Ленту, контроллер и источник питания подбирают между собой отдельно; сам коннектор не устраняет несовместимость оборудования.

Четырехконтактную RGB-версию не следует путать с трехконтактными разъемами адресной подсветки и пятиканальными решениями RGBW. Разное число контактов означает другое назначение и разводку. Коннектор также не выбирают только по внешнему сходству корпуса: перед установкой сравнивают число штырьков, расположение ответной части и подписи каналов на подключаемом оборудовании.

Монтаж и проверка подключения

Работы выполняют при отключенном питании. Провода подготавливают к выбранному способу соединения, затем каждый провод присоединяют к соответствующей площадке ленты без перемычек между соседними контактами. Места пайки изолируют так, чтобы оголенные участки не соприкасались друг с другом и с металлическими деталями конструкции. Кабель закрепляют с небольшим запасом по длине, не создавая натяжения возле ленты и корпуса штекера.

Перед включением полезно еще раз проследить каждый канал от ленты до контроллера и проверить ориентацию четырех штырьков. Если после ремонта цвета переключаются неправильно, один из каналов не работает или лента не включается, питание отключают и повторно проверяют последовательность проводов, качество соединений и совместимость разъемов. Правильно подобранный коннектор подходит для ремонта и самостоятельной сборки RGB-подсветки там, где требуется четырехпроводное соединение со штыревым штекером.
