4-контактный разъём «мама» для RGB-ленты

4-контактный разъём «мама» для RGB-ленты

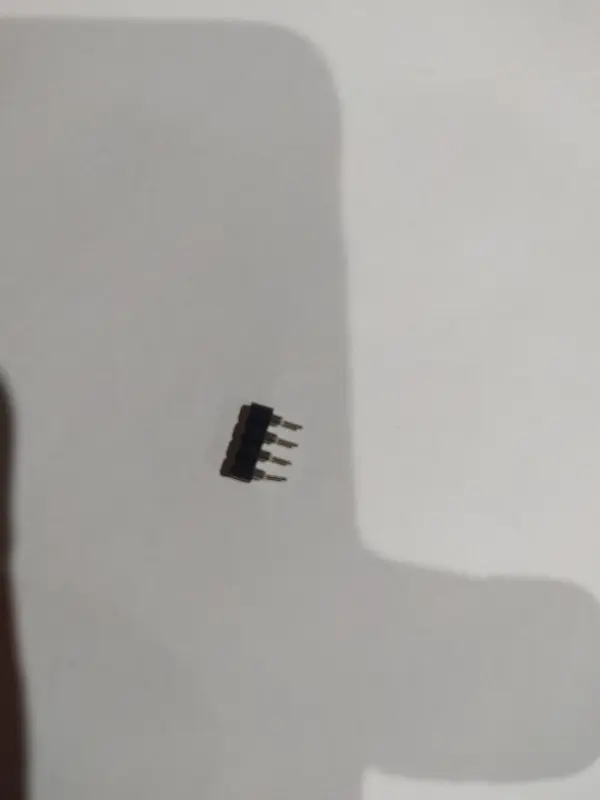

Компактный разъём предназначен для ремонта, сборки или изменения проводного подключения обычной RGB-системы с четырьмя контактами. Гнездовая часть принимает ответную штыревую колодку, а четыре металлических вывода позволяют припаять коннектор к проводам либо предусмотренным контактным площадкам. Такое исполнение удобно, когда нужно восстановить повреждённое соединение, изготовить переходник нужной длины или добавить разъёмное подключение между RGB-лентой и совместимым оборудованием.

В стандартной неадресной RGB-подсветке четыре линии используются для общего контакта и отдельных каналов красного, зелёного и синего цветов. Коннектор обеспечивает их раздельное соединение, но сам не управляет яркостью и цветом: режимы задаёт подключённый контроллер. Он также не заменяет блок питания и не преобразует напряжение. Назначение этой детали — создать разъёмный контакт в уже правильно подобранной системе.

Что проверить перед выбором

• Количество контактов. Ответная часть должна иметь четыре штыря в один ряд. Трёхконтактные адресные, пяти- и шестиконтактные решения относятся к другим схемам подключения.
• Тип соединения. Эта версия является гнездовой и рассчитана на сопряжение со штыревой ответной частью. Две одинаковые гнездовые колодки напрямую не соединяются.
• Шаг и геометрию. Сверьте расстояние между соседними штырями, ширину корпуса, глубину входа и положение выводов с имеющимся разъёмом. Одинаковое число контактов ещё не означает механическую совместимость.
• Расположение каналов. До пайки сопоставьте каждый вывод с обозначениями общего контакта и каналов R, G и B на ленте, контроллере или схеме устройства.
• Способ монтажа. Четыре открытых вывода требуют пайки и последующей изоляции. Заранее убедитесь, что в месте установки достаточно пространства для корпуса, проводов и защиты соединений.

Монтаж и проверка

Работы выполняют при отключённом питании. Сначала определяют назначение всех четырёх линий на обеих соединяемых сторонах, затем подготавливают проводники и фиксируют их так, чтобы при пайке они не смещались и не замыкали соседние выводы. Не следует ориентироваться только на цвет изоляции проводов: раскладка каналов у разных комплектов может отличаться.

После пайки необходимо осмотреть промежутки между контактами, удалить случайные перемычки припоя и изолировать каждый открытый участок. Кабель желательно закрепить так, чтобы натяжение и изгиб не передавались непосредственно на тонкие выводы коннектора. Перед окончательной сборкой ответную часть вставляют без перекоса и без чрезмерного усилия. Если штекер входит слишком свободно, упирается или деформирует контакты, размеры разъёмов не совпадают.

Первое включение проводят только после проверки соответствия общего контакта и трёх цветовых каналов схеме используемой RGB-системы. Перепутанные каналы могут дать неправильные цвета, а ошибочное подключение общей линии способно нарушить работу подсветки. При ремонте полезно проверить не только новый коннектор, но и состояние ответных штырей, проводов и мест пайки: загрязнение, окисление или механическое повреждение сопрягаемой части не устраняется одной заменой гнезда.

Когда подходит этот коннектор

Деталь рассчитана на проекты и ремонты, где уже используется четырёхконтактное разъёмное подключение обычной RGB-ленты. Она пригодится для восстановления оборванного конца, изготовления кабельного переходника, подключения контроллера или усилителя через подходящую ответную колодку. Для уверенного подбора сравните разъём с демонтированной деталью по числу контактов, шагу, форме корпуса и направлению выводов, а параметры питания и порядок каналов возьмите из схемы конкретного оборудования.
