Коннектор для RGB-ленты 4-pin «мама» с проводом

Гнездовой коннектор с проводом для RGB-ленты

Коннектор 4-pin «мама» предназначен для подключения обычной четырехпроводной RGB-ленты к совместимому контроллеру, ответной части кабеля или другой части системы подсветки. Он подходит для ремонта разъёмного соединения, изготовления нового кабельного вывода и восстановления участка проводки, где требуется гнездовая часть с четырьмя свободными проводами. Такое исполнение удобно, когда разъём нужно оставить доступным для последующего отключения ленты без повторной пайки соединённых участков.

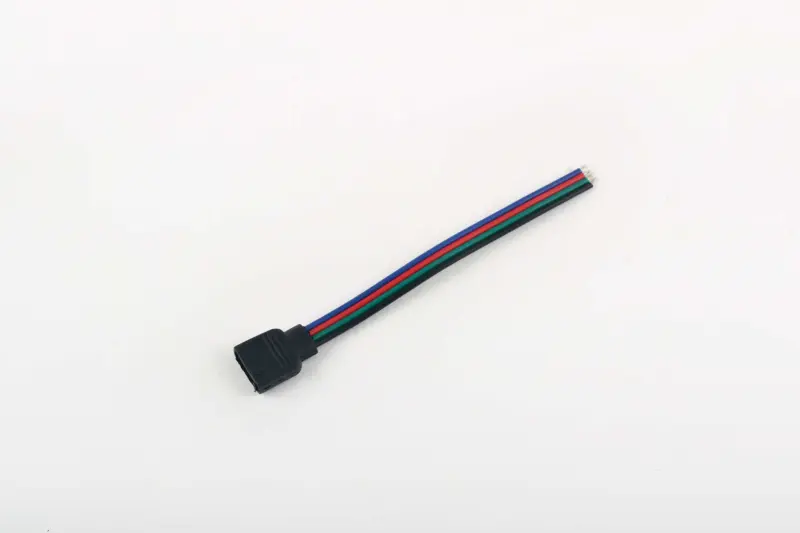

Конструкция включает чёрный четырехконтактный разъём и четыре разноцветных провода со свободными концами. Отдельные проводники используются для общей линии и трех цветовых каналов RGB. Цвет изоляции помогает различать жилы во время монтажа, однако подключать их только по цвету нельзя: расположение общей линии и каналов необходимо сверить со схемой конкретной ленты, контроллера и ответного штекера. Правильная последовательность контактов особенно важна при ремонте уже собранной подсветки.

Назначение и варианты применения

Коннектор используют для подключения RGB-ленты к контроллеру, замены повреждённого кабельного окончания, создания разъёмного перехода или подключения заранее подготовленного отрезка ленты. Свободные концы проводов можно присоединить к контактным площадкам ленты либо к существующей проводке подходящим для конкретного монтажа способом. Разъёмная часть облегчает обслуживание подсветки: после установки соединение можно раскрыть, не отделяя припаянные провода от контактных площадок.

• Четыре контакта: соответствуют четырехпроводной схеме обычной RGB-подсветки с общей линией и отдельными каналами красного, зелёного и синего цветов.
• Гнездовое исполнение: соединяется с совместимой штыревой ответной частью и позволяет разъединять подключение при ремонте или демонтаже оборудования.
• Четыре цветных провода: упрощают трассировку проводников и помогают сохранить выбранную последовательность каналов по всей проводке.
• Свободные концы: позволяют встроить коннектор в существующий кабель или припаять его к контактным площадкам совместимой RGB-ленты.

Как проверить совместимость

Перед выбором сравните количество контактов, форму корпуса, ширину и расположение гнёзд, ориентацию ответного штекера и порядок линий. Обозначение 4-pin само по себе не подтверждает механическую совместимость: четырехконтактные разъёмы выпускаются в разных корпусах и могут иметь различную последовательность подключений. Ответная часть должна входить без перекоса и чрезмерного усилия, а каждый контакт должен соответствовать нужной линии.

Также проверьте тип самой подсветки. Этот коннектор рассчитан на четырехпроводное RGB-подключение и не предназначен для прямой замены трехконтактных разъёмов адресной подсветки. Если ремонтируется готовое изделие, сравните новый разъём со старым по корпусу, числу контактов и расположению проводов. Для наращивания кабеля заранее оцените необходимую длину участка и убедитесь, что свободные концы удобно дотягиваются до места соединения без натяжения.

Рекомендации по установке

Монтаж выполняют при отключённом питании. До соединения определяют назначение всех четырех проводников по схеме оборудования, затем фиксируют соответствие общей линии и каналов R, G и B. При пайке контактные площадки и концы проводов предварительно подготавливают, соединения изолируют друг от друга, а кабель размещают так, чтобы натяжение и перегиб не передавались на место пайки. Перед окончательной сборкой проверяют правильность каналов и надёжность контакта.

Для установки в мотоциклетной, автомобильной или другой подвижной технике отдельно учитывают условия размещения. Представленный корпус не следует автоматически считать влагозащищённым: если соединение находится возле воды, грязи, нагретых деталей или зоны вибрации, способ изоляции и фиксации выбирают по требованиям конкретного оборудования. Точная проверка ответной части и распиновки позволит использовать коннектор как аккуратный кабельный вывод для ремонта или подключения RGB-подсветки.
