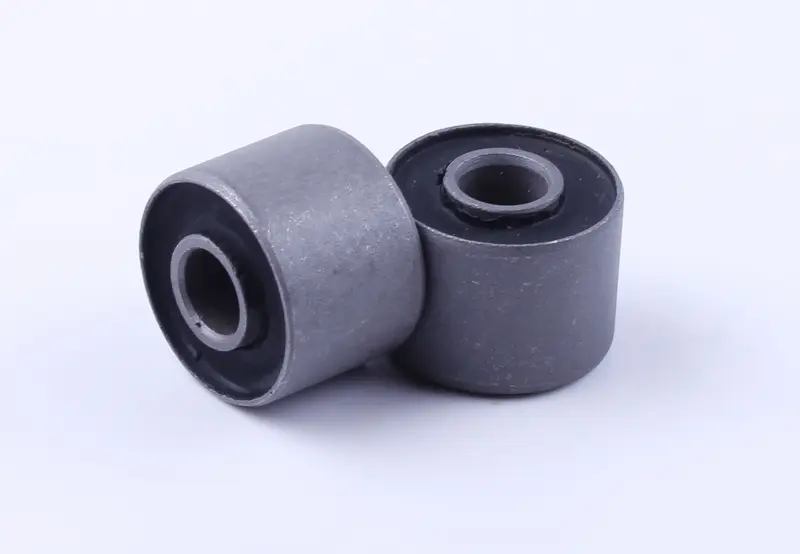

Сайлентблок двигателя 28x22/20x10 мм (D×L×d) для скутеров Honda, GY6

Сайлентблок двигателя 28x22/20x10 мм для скутеров Honda и GY6

Резинометаллическая опора двигателя связывает силовой агрегат с рамой скутера и гасит вибрации, которые мотор передаёт на кузов, подножку и руль. Типоразмер 28x22/20x10 мм (наружный диаметр — длина — внутренний диаметр) относится к самой распространённой группе мотоопор: под него рассчитаны крепёжные проушины двигателей Honda и китайских четырёхтактников серии GY6.

Как устроена опора

Основа конструкции — стальная втулка под ось крепления диаметром 10 мм, вокруг неё расположен слой плотной резины, а наружный цилиндрический контур диаметром 28 мм входит в посадочное отверстие проушины двигателя или маятника. Металлическая втулка принимает на себя затяжку болта и не даёт ему разбивать посадку, а резина работает как упругая прослойка: двигатель получает возможность немного смещаться на неровностях и при этом остаётся жёстко зафиксированным по оси. Именно эта схема убирает передачу мелкой тряски от мотора на раму и сохраняет точность геометрии задней части скутера.

Совместимость

Размерность 28x22/20x10 мм применяется в креплении двигателей японских скутеров Honda семейства Dio, Tact и Lead, а также в китайских четырёхтактных моторах GY6 объёмом 50–150 см³ — 139QMB, 157QMJ и 152QMI. Аналогичные посадочные размеры встречаются на Suzuki Lets и Address, поэтому такую опору берут при ремонте всей этой группы техники.

Ключевые размеры и что они дают

• Наружный диаметр 28 мм — опора становится в штатное отверстие проушины без доработки посадочного места.
• Внутренний диаметр 10 мм — соответствует стандартной оси крепления двигателя, болт не гуляет в отверстии и не подминает резину при затяжке.
• Две длины в обозначении, 22 и 20 мм — сверяйте обе цифры с глубиной посадочного места, чтобы деталь встала ровно и не упиралась в кронштейн.
• Резинометаллическая конструкция — жёсткая фиксация по болту сочетается с упругой развязкой, поэтому вибрация не уходит в раму, а посадочное отверстие не разбивается.

Когда пора менять

Изношенная опора выдаёт себя стуком в задней части на ямах и мелких неровностях, ощутимой тряской на холостых оборотах и «плавающей» задней частью в повороте. При осмотре резина трескается, крошится по торцам или начинает проворачиваться относительно втулки, а сам двигатель заметно люфтит, если качнуть его рукой из стороны в сторону. Затягивать с заменой не стоит: разбитая опора перегружает крепёж, ускоряет износ подшипников колеса и портит управляемость на скорости.

Подбор и установка

Перед покупкой снимите старую деталь и промерьте штангенциркулем наружный диаметр, внутреннее отверстие и длину — на скутерах одной модели встречаются разные ревизии посадки. Опоры разумно обновлять сразу с обеих сторон: если одна разбита, вторая отработала тот же ресурс, и оставлять её означает быстро получить перекос двигателя. Запрессовывают деталь съёмником или тисками с оправкой подходящего диаметра, равномерно и без ударов молотком — удары деформируют втулку и рвут резину ещё до первой поездки. Посадочное отверстие перед установкой очищают от остатков старой резины и заусенцев, а болт затягивают штатным моментом уже тогда, когда скутер стоит на колёсах и подвеска нагружена.

Замена опор двигателя быстро возвращает скутеру собранное поведение: уходит дребезг пластика, мотор перестаёт «гулять» в креплении, а задняя часть снова отрабатывает неровности предсказуемо.
