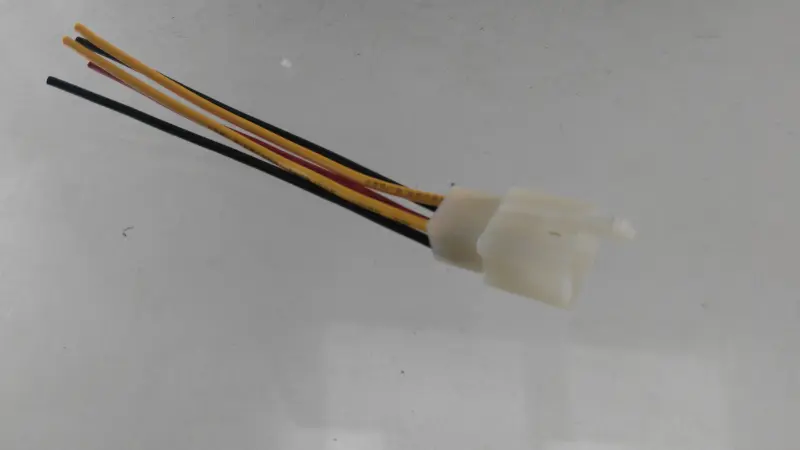

Коннектор XJB на 5 контактов, штекер с проводами

Пятиконтактный коннектор XJB с проводами

Штекерный коннектор XJB предназначен для ремонта и восстановления разъёмных соединений проводки мотоциклов, скутеров, мопедов и другой техники с бортовым напряжением 12 В. В корпусе предусмотрено пять контактов, а присоединённые разноцветные провода позволяют встроить коннектор в существующий жгут без отдельной установки клемм в корпус. Такой формат удобен при замене повреждённого разъёма, ремонте локального участка проводки или подключении компонента с подходящей ответной частью.

Назначение и конструкция

Коннектор формирует разъёмное соединение пяти проводников. Штекерное исполнение «папа» рассчитано на соединение с соответствующей гнездовой частью. Пластиковый корпус удерживает контакты в заданном положении и помогает исключить их случайное соприкосновение. Контакты изготовлены из лужёного металла, а провода имеют разные цвета, поэтому при ремонте их удобно различать и последовательно соединять с нужными линиями штатного жгута.

Деталь подходит для ситуаций, когда старый корпус треснул, контакты ослабли, провода оборвались возле входа в разъём либо соединение стало нестабильным из-за предыдущего некачественного ремонта. Новый коннектор позволяет восстановить обслуживаемое соединение: при последующей диагностике подключённый компонент можно отсоединить, не разрезая проводку повторно.

Как правильно подобрать коннектор

Количество контактов само по себе не определяет совместимость. Перед выбором сопоставьте коннектор со старой деталью и ответной частью: должны совпадать форма корпуса, расположение пяти контактных позиций, направляющие, ориентация при соединении и способ фиксации. Также проверьте, достаточно ли длины выводов для соединения с жгутом без натяжения. Если прежний разъём утрачен, ориентируйтесь на форму гнездовой части и схему проводки конкретной техники.

• Тип: штекерный коннектор «папа».
• Количество контактов: 5.
• Исполнение: корпус с присоединёнными разноцветными проводами.
• Область применения: проводка мотоциклов, скутеров, мопедов и другой техники на 12 В.
• Материалы: пластиковый корпус и контакты из лужёного металла.

Подключение при ремонте проводки

Перед началом работ отключите питание техники. Зафиксируйте назначение каждого провода старого разъёма и сверяйтесь со схемой конкретной модели: цвет провода нового коннектора не следует автоматически считать обозначением определённой функции. Соединяйте линии по их назначению и положению контактов, а не только по сходству цветов. Каждый стык необходимо выполнить подходящим для проводки способом, тщательно изолировать и защитить от натяжения.

После соединения проверьте правильность расположения проводов, плотность сопряжения корпуса и отсутствие оголённых участков. Жгут следует уложить так, чтобы он не касался горячих и подвижных деталей, не перегибался возле корпуса и не натягивал коннектор. До окончательной сборки проверьте работу подключённого оборудования. Пятиконтактный штекер XJB подходит для аккуратного локального ремонта, если его геометрия, расположение контактов и распиновка соответствуют ответной части вашей техники.
