Проводка центральная на мопед Alpha AMG-2

Проводка центральная на мопед Alpha AMG-2

Готовый жгут проводов заменяет изношенную электрическую разводку мопеда Alpha целиком, без кустарного наращивания и скруток. Ветки уже собраны, разведены по длине и оконцованы под штатные точки подключения: старую проводку снимают с рамы, а новую укладывают по тем же трассам и защёлкивают колодки на своих местах.

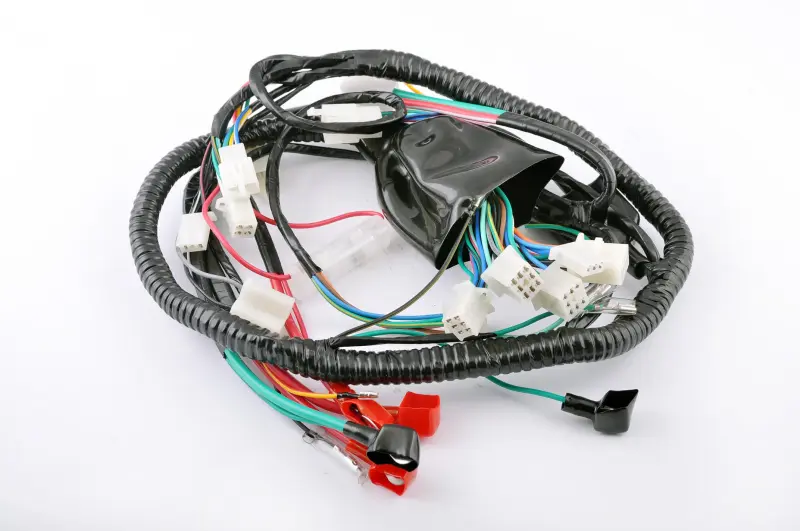

Жгут собран в чёрной гофрированной оплётке, которая закрывает провода от перетирания о раму, вибрации и брызг из-под колеса. В месте главного разветвления стоит формованный защитный кожух — он держит пучок единым узлом и не даёт ветвям расходиться при тряске. Магистрали разведены к рулевым блокам кнопок, замку зажигания, приборной панели, фаре, поворотникам, заднему фонарю, генератору, коммутатору, катушке зажигания, регулятору напряжения и аккумуляторной части.

Конструкция и подключение

Соединения выполнены разъёмами: многоконтактные белые колодки рассчитаны на блоки кнопок руля, приборную панель и оптику, а одиночные пулевидные клеммы с резиновыми изолирующими колпачками — на отдельные потребители и силовые точки. Провода имеют цветовую маркировку по схеме электрооборудования мопедов Alpha и Delta, где зелёный работает как масса, поэтому монтаж идёт по схеме, а не подбором наугад. Длины ветвей рассчитаны на штатную укладку по раме, так что натяжения при повороте руля не возникает.

Преимущества

• Гофрированная оплётка по всей длине — провода не перетираются о раму и рулевую колонку, изоляция дольше держит вибрацию и влагу.
• Готовые разъёмные колодки — монтаж выполняется защёлкиванием, без резки, скруток и пайки на месте.
• Цветовая маркировка жил — подключение по штатной схеме без прозвонки каждого провода.
• Пулевидные клеммы с изолирующими колпачками — открытые контакты закрыты, меньше риск замыкания на раму.
• Единый жгут вместо набора отрезков — одна замена вместо постепенного ремонта отдельных участков.

Когда меняют проводку целиком

Полная замена жгута оправдана, когда электрика мопеда начинает жить своей жизнью: пропадает свет на кочках, перестают работать поворотники, греется изоляция, окисляются и рассыпаются старые колодки, а под гофрой обнаруживаются скрутки от прежних ремонтов. Точечный ремонт в такой ситуации только переносит проблему на соседний участок, поэтому проще поставить новый жгут и получить предсказуемую схему целиком.

Как подобрать

При подборе сверьте тип приборной панели и разъём под неё, число контактов в колодках рулевых переключателей, наличие ветки под указатели поворота и вариант подключения генератора — на мопедах Alpha разных лет эти узлы отличаются. Самый надёжный способ — снять старый жгут и разложить его рядом с новым, сверяя точки разветвления и длины плеч.

Монтаж удобнее выполнять на снятом баке и облицовке: жгут раскладывают по раме от рулевой колонки к двигателю, крепят хомутами по штатным точкам и только затем подключают потребителей. Перед первым запуском клемму аккумулятора подсоединяют последней и проверяют работу света, сигнала, поворотников и стоп-сигнала.
