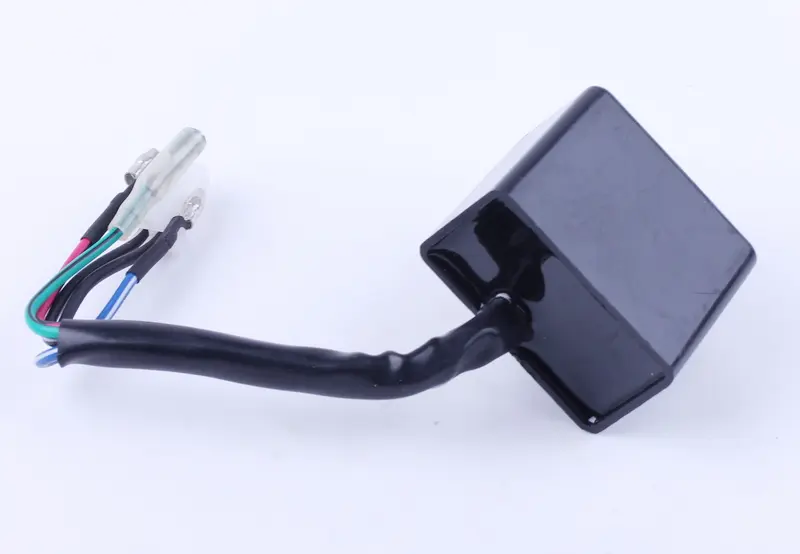

Коммутатор (CDI) Yamaha JOG 3KJ, 2T Stels 50, 5 контактов

Коммутатор (CDI) Yamaha JOG 3KJ, 2T Stels 50

Электронный блок зажигания для двухтактных 50-кубовых скутеров семейства Yamaha JOG 3KJ и китайских моделей на двигателе 1E40QMB. Этот блок накапливает энергию от генератора и в нужный момент отдает ее на катушку зажигания, поэтому от него напрямую зависят холодный запуск, ровный холостой ход и способность мотора раскручиваться без провалов. Исполнение стандартное, на пять выводов, разведенных на две фабричные колодки.

Как работает и что дает

Импульс от источниковой обмотки генератора заряжает накопительный конденсатор внутри блока, а сигнал датчика опережения открывает силовой ключ и отправляет разряд на катушку. Момент искры при этом смещается вместе с оборотами двигателя, поэтому скутер уверенно схватывает кикстартером и держит тягу при разгоне. Когда блок начинает сбоить, картина обычно узнаваемая: искры нет вовсе, либо мотор заводится и сразу глохнет, троит на высоких оборотах, упирается в невидимый потолок скорости или пропадает после прогрева. Прозвон катушки, свечи и проводки в таких случаях ничего не показывает, а замена блока возвращает работу мотора в норму.

Корпус монолитный, без разборных крышек и обслуживаемых деталей внутри: электроника закрыта от вибрации, пыли и влаги, которые неизбежны под пластиком скутера. Подключение выведено на короткий жгут с двумя готовыми колодками, поэтому блок становится на штатное место без пайки, скруток и переделки проводки. Крепление стандартное, через проушину на корпусе.

Совместимость

Блок рассчитан на двухтактные скутеры и мопеды с раздельной схемой зажигания, где генератор, коммутатор и катушка соединены штатным пятиконтактным жгутом.

• Yamaha JOG 3KJ и родственные 2Т модели с такой же схемой зажигания;
• Stels 50 и другие двухтактные скутеры на двигателе 1E40QMB;
• китайские 2Т скутеры и мопеды 50 см³, где применяется аналогичный блок на два разъема суммарно с пятью выводами.

Как подобрать замену

• Снимите старый блок и сравните количество проводов: у этой версии их пять, разведенных на два разъема разной размерности.
• Сопоставьте цвета жил и форму колодок — на 2Т скутерах встречаются внешне похожие блоки с другой распиновкой, и подключение наугад приводит к отсутствию искры.
• Убедитесь, что двигатель двухтактный: коммутаторы 4Т скутеров GY6 имеют другую схему и на JOG 3KJ не подходят.
• Перед покупкой проверьте состояние высоковольтного провода, свечного колпачка и массы — эти дефекты дают ту же симптоматику, что и отказавший блок.

Преимущества

• Монолитный залитый корпус защищает электронику от тряски и сырости, поэтому блок спокойно переносит поездки по разбитому асфальту и езду после дождя.
• Готовый жгут с двумя колодками позволяет заменить деталь на месте за несколько минут, без вмешательства в штатную проводку скутера.
• Автоматическая коррекция угла опережения по оборотам обеспечивает уверенный пуск кикстартером и стабильную тягу на всем рабочем диапазоне.

Такой блок берут и на срочный ремонт заглохшего скутера, и про запас в мастерскую: на двухтактных 50-кубовых машинах он выходит из строя одним из первых в системе зажигания, а его замена — самый быстрый способ вернуть технику на ход без разборки двигателя.
