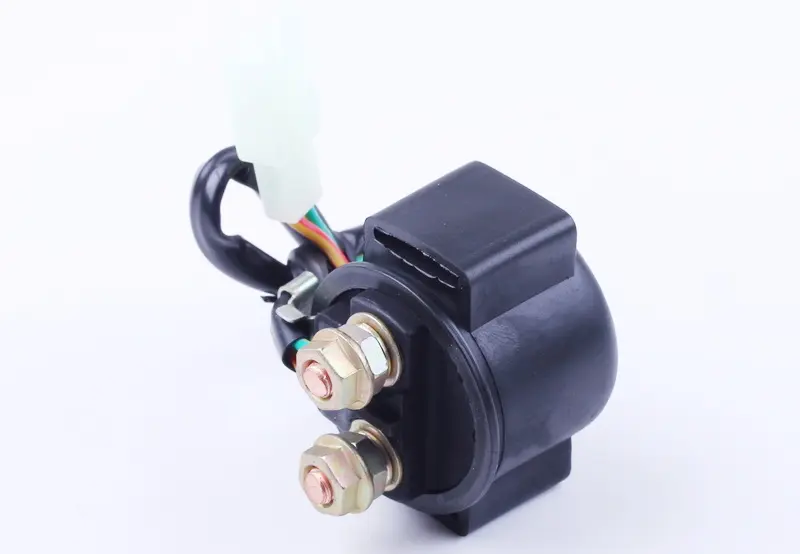

Реле стартера 12В для скутера 4Т GY6 50 и мопедов Delta, Alpha

Реле стартера 12В для скутера 4Т GY6 50 и мопедов Delta, Alpha

Пусковое электромагнитное реле принимает на себя всю силовую нагрузку электростартера: кнопка на руле подает только слабый управляющий сигнал, а мощный ток от аккумулятора к стартеру идет через массивные контакты внутри корпуса. Такое разделение бережет тонкую проводку и саму кнопку пуска, поэтому от состояния этой детали напрямую зависит, схватит ли двигатель с первого нажатия.

Где применяется

Деталь рассчитана на четырехтактную технику с двигателями семейства GY6 объемом 50 см³, а также на мопеды Delta и Alpha, укомплектованные электрозапуском. Это стандартное решение для китайских скутеров и мопедов с бортовой сетью 12 В, где стартер питается напрямую от аккумулятора, а кнопка пуска выведена на правый пульт руля.

Конструкция

• Закрытый пластиковый корпус защищает механизм от пыли, грязи и брызг из-под колеса.
• Две силовые шпильки с гайками: одна под провод от аккумулятора, вторая под кабель стартера — болтовое соединение держит пусковой ток без нагрева и подгорания.
• Управляющий жгут с белым фиксируемым разъемом — подключение без пайки и скруток, соединение не разбалтывается от вибрации.
• Гнездо предохранителя в корпусе — защита пусковой линии собрана в одном месте и доступна без разборки пластика.
• Эластичная монтажная втулка гасит вибрацию и удерживает реле на штатном кронштейне рамы.

Когда пора менять

Самый частый сценарий отказа — при нажатии кнопки слышен только сухой щелчок, а стартер не проворачивает двигатель. Реже контакты залипают, и стартер продолжает крутить уже после того, как кнопку отпустили. Бывает и полная тишина при заряженном аккумуляторе и исправной кнопке. Все это признаки износа силовых контактов или обрыва обмотки: ремонту такая деталь практически не поддается, ее меняют в сборе. Перед заменой стоит убедиться, что аккумулятор заряжен, а клеммы и масса на двигателе затянуты — слабый контакт дает те же симптомы.

Подбор и установка

При выборе ориентируйтесь на три вещи: количество и расположение силовых шпилек, тип управляющего разъема и посадочное место с креплением на раме. Снятую деталь удобно взять с собой или сфотографировать рядом с линейкой, чтобы сверить межцентровое расстояние шпилек и длину жгута. Работы выполняют при снятой минусовой клемме аккумулятора: сначала отсоединяют силовые провода, затем управляющий разъем, ставят реле на кронштейн и собирают в обратном порядке. Наконечники затягивают до плотной посадки, а провода укладывают так, чтобы они не касались выпускной системы и подвижных деталей.

Держать такую деталь в запасе логично для техники, которая ежедневно используется в городе: узел компактный, а его отказ обездвиживает скутер даже при полностью исправном двигателе и заряженном аккумуляторе.
