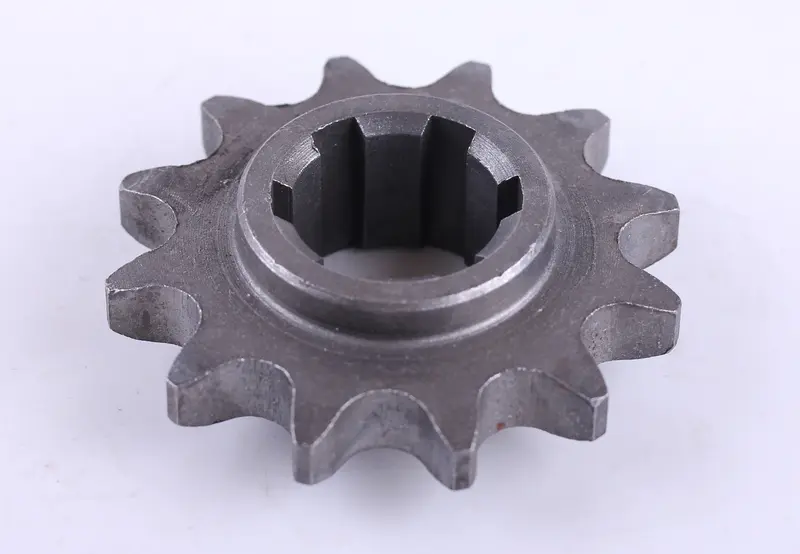

Звезда первичного вала редуктора фрезы мотоблока 195N (12 Hp), 12 зубьев, шлицевая

Звезда первичного вала редуктора фрезы мотоблока 195N (12 Hp), Z-12

Ведущая звёздочка на 12 зубьев для цепного редуктора активной почвофрезы мотоблока с двигателем 195N мощностью 12 л.с. Садится на первичный вал редуктора и передаёт крутящий момент дальше на цепь, которая раскручивает фрезерный барабан с ножами. Наружный диаметр венца — около 79–80 мм, посадочное отверстие шлицевое, порядка 28 мм: это ходовой типоразмер для редукторов фрез дизельных мотоблоков и мототракторов среднего класса мощностью примерно от 7 до 25 л.с.

Как деталь работает в приводе фрезы

Редуктор активной фрезы принимает вращение от вала отбора мощности и понижает обороты цепной передачей. Малая звезда на 12 зубьев стоит первой в этой паре и работает в связке с большой ведомой шестерней первичного вала на 49 зубьев — такое соотношение и даёт фрезерному барабану тяговый момент, которого хватает на плотный, слежавшийся и целинный грунт. Зубьев здесь мало, поэтому каждый из них входит в зацепление многократно чаще, чем зуб большой шестерни: при интенсивной обработке участков малая звезда почти всегда изнашивается первой, и меняют её отдельно, не трогая остальную пару.

Конструкция

Звезда стальная, цельная: венец с двенадцатью зубьями, утолщённая ступица со стороны посадки и шлицевое отверстие под вал. Шлицы принимают нагрузку на скручивание по всей длине посадки, поэтому деталь не проворачивается на валу при ударной нагрузке — а на фрезе она возникает постоянно, когда ножи упираются в камень, корень или плотный пласт. Массивный венец и развитая ступица держат боковую нагрузку при небольшом перекосе цепи и не дают зубу отгибаться под усилием.

Когда звезду пора менять

• зубья заострились, стали крючкообразными или заметно просели по высоте;
• цепь щёлкает, перескакивает и слетает под нагрузкой даже после правильного натяжения;
• разбиты шлицы посадочного отверстия и звезда качается на валу;
• на венце появились сколы или трещины после жёсткого удара ножей о препятствие;
• редуктор фрезы перебирают после длительной работы с недостатком смазки.

Как подобрать

Снимите изношенную звезду и сверьте с новой три вещи: число зубьев — их должно быть ровно 12, наружный диаметр венца и профиль шлицев вместе с посадочным диаметром вала. Шаг зубьев обязан совпадать с шагом цепи вашего редуктора, поэтому самый надёжный способ проверки — приложить к новому венцу отрезок родной цепи и убедиться, что ролики ложатся во впадины без натяга и без провала. Учтите, что редукторы фрез на мотоблоках и мототракторах этого класса встречаются с разной посадкой на валу, и деталь подбирают именно по своему валу, а не по мощности двигателя.

Установка

Перед сборкой очистите шлицы вала от старой смазки и заусенцев, осмотрите подшипники и сальники редуктора, заложите свежую смазку и выставьте натяжение цепи по инструкции к своей технике. Если редуктор отработал несколько сезонов, звезду разумно ставить в паре с новой цепью: вытянутая цепь с увеличенным шагом за короткое время съедает зубья свежей звезды и работа переделывается заново. Соосная посадка без перекоса и правильное натяжение — главное условие того, чтобы новая деталь отходила полный ресурс и фреза тянула ровно.
