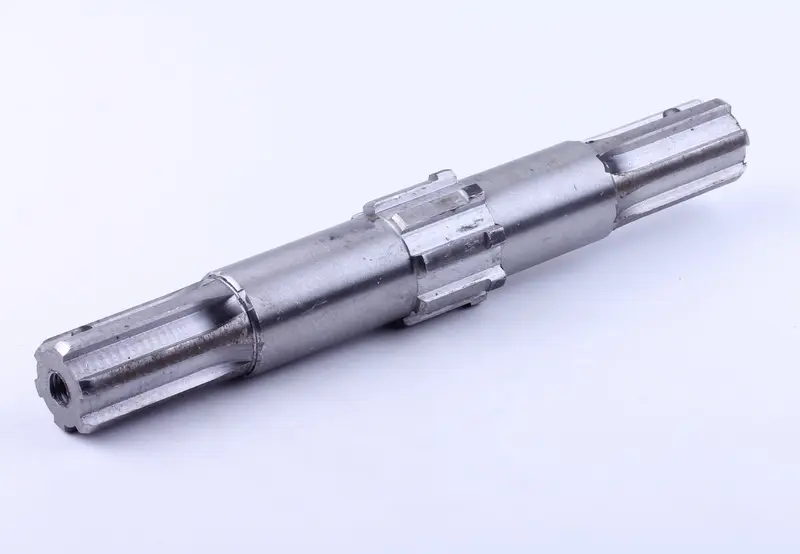

Вал вторичный редуктора фрезы мотоблока 195N (12 л.с.), Z-6, L-270 мм

Вторичный вал редуктора активной фрезы — выходное звено привода, на которое надеваются трубы с почвофрезерными ножами. Он принимает крутящий момент от цепной передачи внутри корпуса редуктора и раздает его на левую и правую фрезерные секции, поэтому именно от состояния его шлицов и посадочных шеек зависит, ровно ли идет фреза и держит ли она заданную глубину обработки почвы.

Конструкция и параметры

Деталь выполнена как цельный стальной вал общей длиной 270 мм. С обеих сторон нарезаны шестишлицевые концы Z-6 под посадку фрезерных секций, а в средней части расположен отдельный шлицевой участок под ведомую звезду цепного привода редуктора. Крутящий момент передается по всей длине шлицевого соединения, а не через одиночный палец, поэтому нагрузка распределяется на шесть граней сразу и соединение меньше склонно к смятию при ударной работе фрезы. Симметричная схема позволяет установить фрезерные барабаны с двух сторон корпуса и равномерно нагрузить обе половины агрегата.

Позиция рассчитана на редукторы активных фрез дизельных мотоблоков и мототракторов мощностью примерно от 7 до 12 л.с., включая технику на двигателе 195N (12 л.с.). Это тяжелый класс мотоблоков, где фреза работает на плотных, каменистых и задернованных участках, а выходной вал постоянно получает ударные нагрузки при встрече ножей с корнями и твердыми включениями.

Когда вал требует замены

• Скругленные, смятые или скрученные шлицы: фрезерные секции проворачиваются и стучат под нагрузкой.
• Заметное биение фрезы, при котором ножи заходят в грунт неравномерно и агрегат уводит в сторону.
• Люфт в посадочных местах подшипников, сопровождающийся гулом и вибрацией корпуса редуктора.
• Следы перегрева и цвета побежалости на шейках после работы с нехваткой масла в редукторе.
• Задиры и выработка в зоне сальников, из-за которых из корпуса начинает подтекать смазка.

Как подобрать замену

Самый надежный способ подбора — снять старую деталь и сверить ее по ключевым размерам. Ориентируйтесь на такие точки совпадения:

• Общая длина 270 мм, измеренная между наружными торцами.
• Шесть шлицев (Z-6) на обоих концах под трубы фрезерных секций.
• Диаметр шлицевых участков и посадочных шеек под подшипники редуктора.
• Ширина и расположение средней шлицевой зоны под ведомую звезду.
• Тип узла: редуктор активной фрезы с цепным приводом для тяжелого мотоблока.

Установка и обслуживание

Вал меняется при разобранном корпусе редуктора: снимаются фрезерные секции, отделяется крышка, извлекается цепь со звездами. Вместе с валом имеет смысл сразу обновить подшипники и сальники, иначе изношенные посадочные элементы быстро разобьют новую деталь. Перед сборкой шлицы очищают от старой смазки и грязи, проверяют посадку звезды без люфта, а после стяжки корпуса контролируют, что вал вращается свободно, без закусывания и осевого смещения.

Уровень масла в редукторе стоит проверить сразу после первой обработки участка: подтеки в зоне сальников означают, что уплотнение перекошено или изношено. При аккуратной сборке и целых шлицевых соединениях фрезерные секции сидят плотно, не бьют по корпусу и передают на грунт полную мощность мотоблока.
