Вилка переключения повышающей/понижающей передачи КПП мотоблока 180N/195N (9-12 л.с.)

Вилка переключения повышающей/понижающей передачи КПП мотоблока 180N/195N

Деталь механизма переключения шестиступенчатой коробки передач тяжелых дизельных мотоблоков и мототракторов с двигателями серии 180N-195N мощностью 9-12 л.с. Она перемещает шестерню диапазона, поэтому от ее состояния напрямую зависит, четко ли техника переходит с медленных рабочих скоростей на транспортные и удерживает ли выбранный диапазон под нагрузкой.

Конструкция

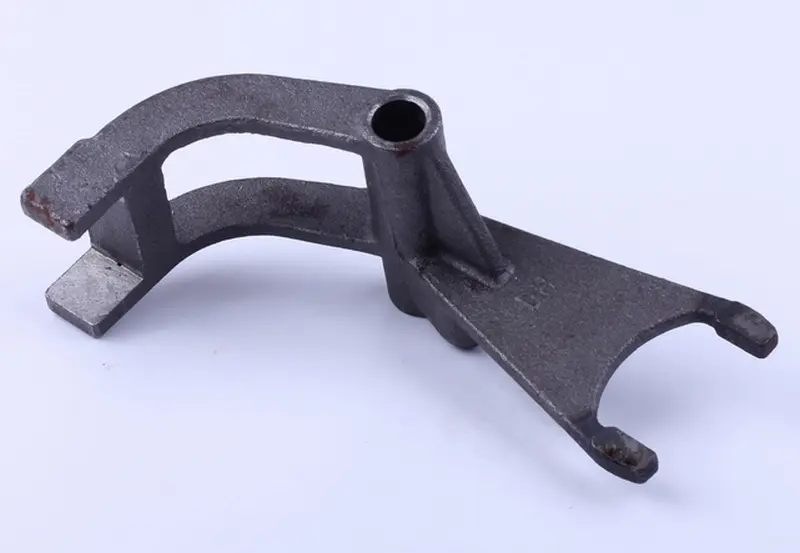

Выполнена цельной металлической отливкой — это принципиально для детали, которая работает в масляной ванне коробки и постоянно принимает ударные нагрузки. Центральная бобышка со сквозным отверстием садится на ось вилки и служит опорой при перемещении. Рабочая дуга с двумя выступами охватывает канавку подвижной шестерни и передает на нее усилие переключения. Отогнутый в сторону рычаг с плоской контактной площадкой связан с механизмом в верхней крышке коробки, а ребро жесткости между рычагом и телом отливки удерживает геометрию детали под нагрузкой.

Когда нужна замена

Типичные признаки износа знакомы каждому, кто пахал этой техникой: диапазон включается с усилием или не включается совсем, передача самопроизвольно выбивает под тягой, при попытке перейти на другой диапазон в коробке слышен хруст. Причина обычно в выработке рабочих выступов дуги, изгибе рычага или трещине в теле отливки — все это становится очевидным сразу после снятия верхней крышки. Изношенная вилка не просто мешает переключаться: она перекашивает шестерню и ускоряет разрушение ее зубьев, поэтому откладывать замену невыгодно.

Подбор и установка

Коробка передач в этом семействе унифицирована: у машин с двигателями 180N, 190N и 195N она одинаковая, различается только мощность мотора, поэтому одна вилка закрывает всю линейку. При подборе сравните новую деталь со снятой по трем точкам: диаметр отверстия под ось, ширина и радиус рабочей дуги, вылет и форма отогнутого рычага. Меняют вилку при снятой верхней крышке коробки — старая деталь снимается с оси, новая становится на ее место. После сборки проверьте свободный ход детали по оси без закусывания и полноту включения обоих диапазонов при ручном провороте валов.

Где применяется

Шестиступенчатая коробка с такой вилкой стоит на тяжелых мотоблоках и собранных на их базе мототракторах с водяным дизелем 180N/190N/195N. Такая техника ходит с плугом, фрезой, картофелекопалкой и прицепом, а рабочий и транспортный диапазоны переключаются по несколько раз за смену — нагрузка на механизм переключения здесь заметно выше, чем у легких бензиновых машин. Именно поэтому вилка диапазона относится к деталям, которые опытные владельцы держат в запасе на сезон.

Преимущества

• Цельнолитая конструкция с ребром жесткости выдерживает ударные нагрузки при переключении под тягой и не дает рычагу уходить по геометрии.
• Широкая рабочая дуга с двумя опорными выступами равномерно давит на шестерню, поэтому диапазон включается до конца и реже выбивает.
• Опора на ось через длинную бобышку уменьшает перекос при перемещении и снижает выработку самой вилки.

Раз уж коробка вскрыта, осмотрите заодно ось вилки, шестерню диапазона и уплотнения крышки: замена всех изношенных деталей за один разбор избавит вас от повторной разборки и промывки коробки через пару месяцев работы.
