Конденсатор контактного зажигания ИЖ 12 В SPARK

Конденсатор контактного зажигания ИЖ 12 В SPARK

Конденсатор предназначен для мотоциклов ИЖ с 12-вольтовым электрооборудованием и контактной системой зажигания. Он работает совместно с механическим прерывателем: подключается параллельно его контактам, принимает заряд в момент их размыкания и уменьшает искрение между контактными поверхностями. Благодаря этому контакты медленнее подгорают, а катушка зажигания получает условия для формирования полноценного высоковольтного импульса на свече.

Деталь нужна именно там, где за момент зажигания отвечает механическая контактная группа. Для бесконтактной электронной системы такой конденсатор без отдельного указания в схеме не выбирают. Обозначение 12 В относится к исполнению для соответствующего электрооборудования ИЖ, поэтому перед заказом необходимо определить тип установленного зажигания и напряжение бортовой сети конкретного мотоцикла.

Конструкция и подключение

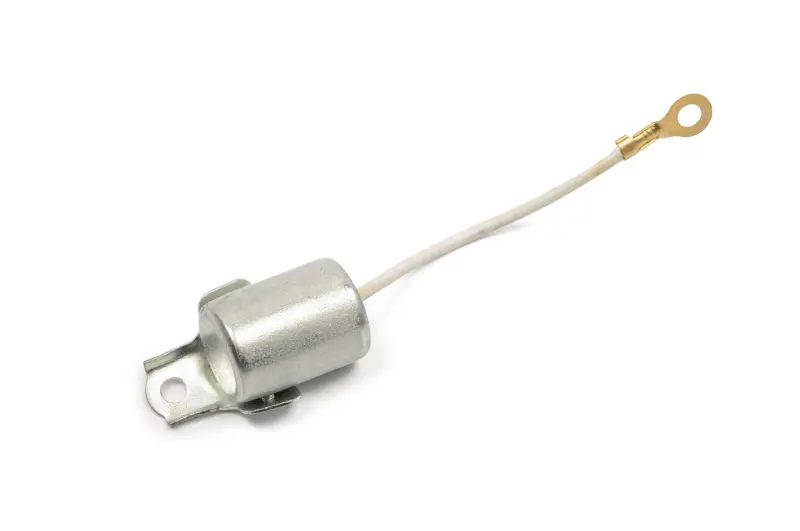

Конденсатор выполнен в цилиндрическом металлическом корпусе с плоским крепежным ушком. От корпуса выведен изолированный провод, заканчивающийся кольцевой клеммой. Такое исполнение рассчитано на неподвижное крепление детали и болтовое подключение вывода. Корпус при установке должен надежно контактировать с массой, а клемма провода — быть плотно закреплена в предусмотренной схемой точке прерывателя.

• Металлический корпус с крепежным ушком позволяет зафиксировать конденсатор рядом с прерывателем и обеспечить устойчивый контакт корпуса с массой.
• Изолированный провод с кольцевой клеммой подходит для надежного болтового соединения без свободно лежащего оголенного вывода.
• Параллельная работа с контактами прерывателя уменьшает дугу при размыкании, поэтому контактные поверхности меньше подвергаются электроэрозионному износу.
• Исполнение на 12 В позволяет подобрать деталь для соответствующей контактной системы ИЖ без применения варианта, рассчитанного на другое электрооборудование.

Когда требуется замена

Неисправность конденсатора часто сопровождается сильным искрением на контактах, их быстрым потемнением или подгоранием, ослаблением искры на свече, затрудненным запуском и перебоями двигателя. При внутреннем пробое либо обрыве конденсатор перестает правильно принимать заряд в момент размыкания прерывателя. Похожие симптомы могут возникать и из-за состояния контактов, катушки, проводки или соединения с массой, поэтому при диагностике проверяют весь участок контактного зажигания, а не заменяют детали без осмотра.

Что сверить перед выбором

Сравните с установленной деталью тип системы зажигания, напряжение 12 В, форму и расположение крепежного ушка, диаметр монтажного отверстия, длину провода и кольцевую клемму. Размеры корпуса и расстояние до точки подключения должны позволять поставить конденсатор без натяжения провода и контакта с подвижными деталями. Название ИЖ охватывает разные модели и модификации, поэтому одной принадлежности мотоцикла к этой марке недостаточно: решающими остаются фактическая схема зажигания и посадочное место.

Рекомендации по установке

Монтаж выполняют при отключенном питании. Посадочную поверхность очищают от загрязнений и окисления, корпус прочно закрепляют штатным крепежом, а кольцевую клемму устанавливают без перекоса. Провод укладывают свободно, но так, чтобы он не попадал под крышку, не касался вращающихся деталей и не натягивался при сборке. Заодно проверяют состояние контактной группы: сильно обгоревшие или неправильно отрегулированные контакты могут сохранить перебои даже после установки исправного конденсатора.

После сборки контролируют запуск двигателя, устойчивость искрообразования и отсутствие чрезмерного искрения на прерывателе. Правильно подобранный и надежно закрепленный конденсатор SPARK помогает восстановить штатную работу контактного зажигания ИЖ и уменьшить повторное подгорание контактов.
