Шпонка маховика мотоблока 190N (10 л.с.) AMG

Шпонка маховика для дизельного двигателя 190N (10 л.с.)

Стальная шпонка соединяет маховик с коленчатым валом дизельного мотора мощностью 10 л.с. с водяным охлаждением. Она передает крутящий момент и удерживает маховик в единственно правильном угловом положении относительно вала. Деталь маленькая, но ответственная: пока она цела, мотор ровно тянет под нагрузкой, метки на маховике стоят там, где им положено, а посадочные поверхности вала и ступицы не разбиваются.

Конструкция детали

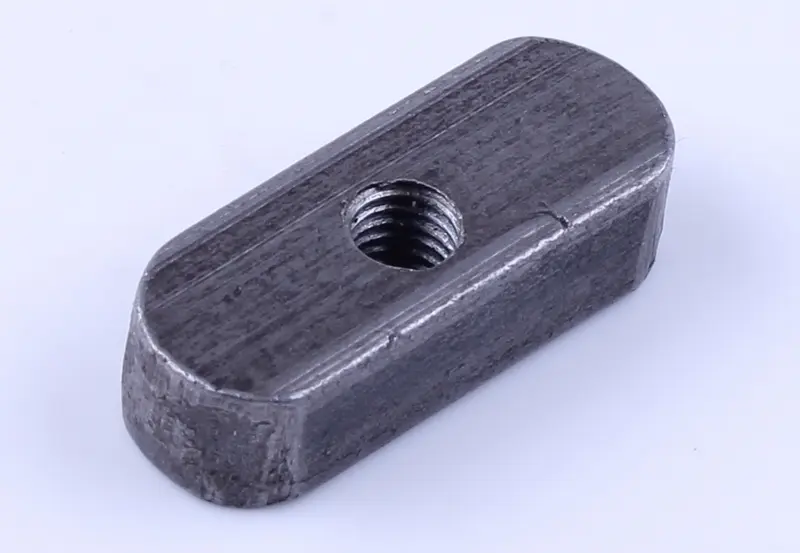

Изготовлена из стали, имеет форму массивного бруска с плоскими боковыми гранями и скругленными торцами. Рабочими являются именно боковые поверхности — они входят в паз коленчатого вала и в паз ступицы маховика и воспринимают всю нагрузку от передаваемого момента. В центральной части выполнено резьбовое отверстие, характерное для шпонок этой серии двигателей; его наличие и размер резьбы нужно учитывать при подборе. Поверхность без декоративного покрытия, темного стального оттенка — так деталь и поставляется.

Для какой техники

Двигатели семейства 190N / R190N устанавливают на тяжелые мотоблоки и мототракторы распространенных на рынке марок — Кентавр, Зубр, Булат, Зирка, Форте и родственные модели с дизельным мотором на 10 л.с. и водяным охлаждением. Если ваша машина укомплектована именно таким двигателем, шпонка подходит по назначению и посадочному месту маховика. На двигателях другой серии или другой мощности паз может отличаться, поэтому ориентируйтесь на маркировку самого мотора, а не только на марку мотоблока.

Как подобрать замену

• Сверьте новую деталь со снятой: длину, ширину и высоту бруска легко проконтролировать штангенциркулем по старой шпонке.
• Сравните форму торцов — скругления должны повторять очертания паза на валу, чтобы шпонка села на всю длину без упора и перекоса.
• Проверьте резьбовое отверстие: если на прежней детали оно было, замена должна быть такой же по исполнению.
• Осмотрите паз вала и паз маховика — развальцованные кромки и наклеп означают, что одной новой шпонки будет мало и узел требует дополнительной оценки.
• Уточните серию двигателя (190N, 10 л.с., водяное охлаждение) — это главный ориентир при заказе.

Когда меняют

Типичный повод — срез или смятие шпонки после резкого заклинивания рабочего органа, удара навесным оборудованием или проворота маховика на валу. Симптомы узнаваемы: двигатель теряет тягу, работает неровно, появляется стук в зоне маховика, а метки перестают совпадать с заводским положением. Вторая частая причина — плановая разборка мотора: при каждом снятии маховика разумно ставить новую шпонку, потому что старая уже приработалась к пазу и повторно держит хуже.

Установка

Перед сборкой очистите паз вала от масла и грязи, снимите заусенцы и наклеп мелким надфилем. Шпонка должна заходить в паз плотно, без люфта в боковых стенках и без перекоса — от руки или с легким постукиванием через мягкую проставку. Затем маховик надевается на конус вала так, чтобы паз ступицы точно совпал со шпонкой, и затягивается штатной гайкой с моментом по руководству на двигатель. Недотянутая гайка — самая частая причина повторного среза новой детали.

Держать такую шпонку в наборе запчастей к дизельному мотоблоку 190N практично: стоит она немного, а без нее собрать двигатель после ремонта маховика невозможно.
