Ролик натяжителя ремня генератора мотоблока 190N/195N (12/15 л.с.) AMG

Ролик натяжителя ремня генератора 190N/195N

Натяжной ролик держит ремень привода генератора в постоянном натяжении на дизельных мотоблоках и минитракторах с двигателями серии 190N/195N. Пока он исправен, ремень не проскальзывает по шкивам, генератор выходит на рабочие обороты и стабильно заряжает аккумулятор, а свободная ветвь ремня не бьёт и не вибрирует. Деталь изнашивается молча: техника ещё работает, но заряд уже просел, а ремень начинает ходить меньше одного сезона.

Конструкция

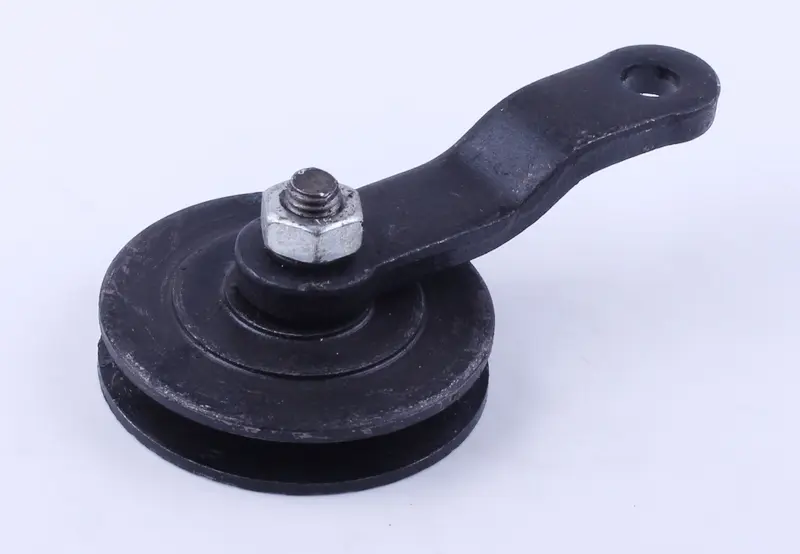

Узел собран как одно целое: стальной кронштейн с монтажным ушком на конце плеча, ось с гайкой и шкив с канавкой профиля «Z» под ремень генератора. Внутри шкива стоит подшипник, закрытый крышкой — она удерживает смазку и не пускает к телам качения пыль, землю и влагу. Именно закрытый подшипник определяет ресурс ролика, потому что деталь работает на открытом двигателе рядом с ремённым приводом, где грязи всегда хватает. Поверхности окрашены в чёрный цвет, металл не берётся ржавчиной при работе в поле и при хранении техники в неотапливаемом помещении.

Как ролик работает в приводе

Кронштейн крепится болтом через ушко к площадке на двигателе. Поворачивая плечо, механик выбирает слабину ремня между шкивом коленвала и шкивом генератора, после чего фиксирует ролик в нужном положении. Шкив свободно вращается на подшипнике и прижимает ремень снаружи, увеличивая угол обхвата. Такая схема позволяет подтягивать ремень по мере вытяжки, не переставляя сам генератор.

Когда пора менять

• гул, вой или скрежет со стороны генератора, меняющийся вместе с оборотами двигателя;
• ощутимый люфт шкива на оси при покачивании рукой, биение или увод шкива вбок;
• шкив проворачивается рывками, туго или закусывает;
• ремень постоянно ослабевает, сходит со шкивов или срабатывается только по одной стороне;
• выдавленная старая смазка вокруг крышки, тёмный налёт и следы перегрева на канавке;
• аккумулятор недозаряжается при исправном генераторе и целой проводке.

Заклинивший подшипник за считанные минуты перетирает ремень и способен повредить весь привод генератора, поэтому ролик с люфтом или закусыванием меняют сразу, а не дотягивают до конца сезона.

Преимущества

• Канавка профиля «Z» совпадает с сечением штатного ремня генератора: ремень садится в ручей всей боковой поверхностью, не подламывается кромкой и не выкрашивается по бокам.
• Подшипник закрыт крышкой — смазка остаётся внутри, а пыль и вода снаружи, поэтому ролик спокойно переносит работу в поле и мойку техники после смены.
• Кронштейн идёт в сборе со шкивом и осью — ремонт сводится к перестановке одной детали, без отдельного подбора подшипника, оси и планки.

Подбор и установка

Ролики для дизельных мотоблоков внешне похожи, поэтому подбирайте по снятой детали. Сравните наружный диаметр шкива, ширину и глубину канавки, диаметр отверстия в ушке кронштейна, длину плеча и расстояние от оси шкива до центра крепёжного отверстия. Совпадение этих размеров важнее внешнего сходства: перекос всего в пару миллиметров уводит ремень из плоскости шкивов и режет его кромку.

При установке очистите посадочную площадку, наживите крепёжный болт, выставьте ролик так, чтобы канавка легла в одну плоскость со шкивами коленвала и генератора, натяните ремень и затяните крепление. Натяжение проверяют по прогибу свободной ветви под нажимом пальца: ремень не должен проскальзывать под нагрузкой, но и перетягивать его нельзя — избыточное усилие быстро убивает подшипники ролика и генератора. После первых часов работы ремень вытягивается, поэтому натяжение проверяют повторно. Чтобы продлить ресурс узла, периодически снимайте крышку и контролируйте состояние смазки, добавляя её по мере необходимости.

Такой ролик стоит держать в наборе запчастей для сезонных работ: замена занимает несколько минут ключом, а исправный натяжитель сохраняет ремень, заряд аккумулятора и ровную работу электрооборудования мотоблока.
