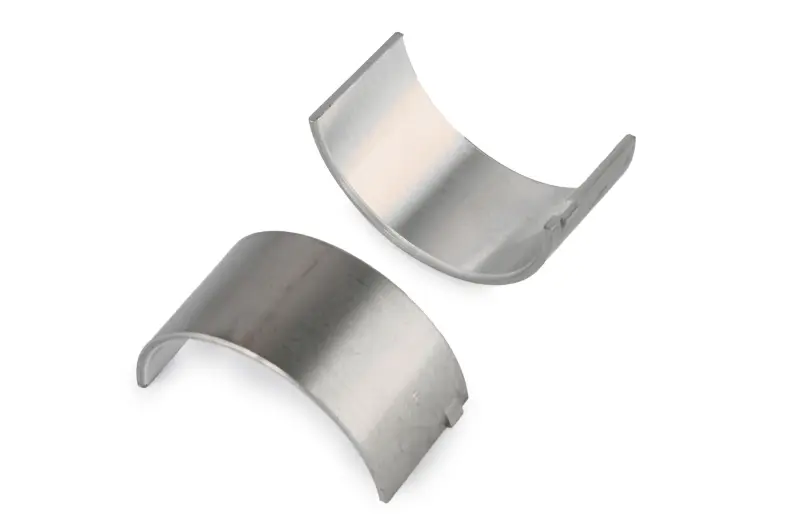

Вкладыши шатуна для мотоблока 175N (7Hp) TD

Вкладыши шатуна для мотоблока 175N (7Hp) TD устанавливаются в нижней головке шатуна, которая охватывает шатунную шейку коленвала. Они образуют подшипник скольжения: через него шатун передаёт усилие на вал, сохраняя возможность движения относительно шейки. Между поверхностями при работе должна удерживаться масляная плёнка. От состояния вкладышей и правильного зазора зависят плавность вращения и износ этого соединения.

Конструкция и причины замены

Вкладыши имеют форму тонкостенных полуцилиндрических оболочек. Их наружная сторона прилегает к посадочной поверхности шатуна и его крышки, а внутренняя обращена к шейке коленвала. Такая конструкция позволяет заменить изношенные поверхности подшипника при условии, что сам шатун и коленвал пригодны к дальнейшей работе. Правильная посадка требует соответствия размеров, формы кромок и расположения фиксирующих выступов.

Поводом для проверки служат стук в зоне кривошипного механизма, увеличение зазора и металлические частицы в масле. После разборки на вкладышах могут обнаружиться задиры, глубокие риски, участки выкрашивания или следы перегрева. Эти признаки требуют проверки всего соединения: один только стук ещё не определяет причину неисправности. Недостаток смазки, загрязнённое масло и повреждённая шейка способны быстро испортить новые вкладыши, если причину износа не устранить.

Что сверить при подборе

Сопоставьте снятые вкладыши с заменой по ширине, толщине, форме и положению фиксирующих выступов. Проверьте также наличие и расположение отверстий или канавок, если они предусмотрены конструкцией двигателя. Читаемые размерные обозначения на старой детали полезны для сверки, но оценивать зазор по её изношенной толщине нельзя. Одного сходства формы недостаточно: даже небольшое несоответствие может нарушить посадку или условия смазки.

Отдельно выясните, обрабатывали ли шатунную шейку при предыдущем ремонте. После шлифовки подбор зависит от полученного размера шейки и предусмотренного ремонтного размера вкладышей. Диаметр, овальность и состояние поверхности проверяют измерительным инструментом; посадку в головке шатуна тоже оценивают до сборки. Новые вкладыши не компенсируют глубокие задиры на валу, деформацию шатуна или повреждение его крышки.

Особенности установки

При замене сохраняют парность шатуна и крышки, а также их взаимную ориентацию. Посадочные поверхности очищают от загрязнений и остатков износа, проверяют состояние крепежа. Вкладыши укладывают без перекоса, совмещая предусмотренные конструкцией выступы и каналы. Их нельзя подпиливать или подгонять ударами. Рабочую поверхность смазывают при сборке в соответствии с руководством двигателя, а крепёж затягивают в указанном порядке и с установленным для двигателя моментом.

До запуска проверяют масляный зазор и свободное вращение коленвала по процедуре производителя. Слишком тесная посадка грозит перегревом и прихватыванием, слишком большой зазор — стуком и ускоренным износом шейки. Вместе с вкладышами осматривают шатун, его крышку, крепёж и подвод масла к соединению; повреждённые детали заменяют. После устранения причины износа используют чистое масло, а нарушенные при разборке уплотнения восстанавливают, чтобы сборка не сопровождалась утечками.
