Кнопка пуска электростартера мотоблока 178F/186F (6/9Hp) AMG

Кнопка пуска электростартера для мотоблока 178F/186F (6/9Hp) AMG служит для управления запуском двигателя. Нажатием оператор подаёт команду на включение стартера, который проворачивает двигатель. Исправная кнопка нужна, чтобы запуск срабатывал при нажатии, а управление не требовало повторных попыток или поиска положения, в котором появляется контакт.

Конструкция и причины замены

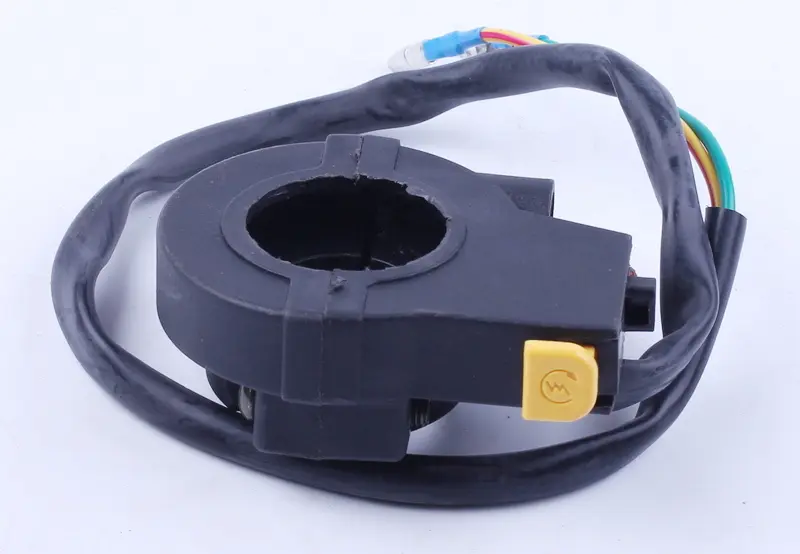

Кнопка имеет чёрный корпус с круглым посадочным отверстием, жёлтую клавишу с пиктограммой запуска и выходящий из корпуса проводной жгут. Такая форма корпуса рассчитана на крепление вокруг трубчатой опоры. При подборе имеет значение не только сама клавиша: посадка корпуса, направление выхода проводов и расположение кнопки должны позволять удобно пользоваться управлением и свободно прокладывать жгут.

Поводом для замены становятся трещины корпуса, повреждение крепления, заедание клавиши или нестабильное срабатывание при нажатии. Влага и загрязнение контактов могут нарушать работу кнопки, а перегибы возле корпуса — повреждать провода. Если стартер реагирует только при шевелении жгута, осмотрите место выхода проводов и соединения. Отсутствие запуска само по себе ещё не указывает на неисправность кнопки: причиной также бывают плохой контакт в разъёме, разряженный аккумулятор или неисправное реле стартера.

Что сверить со снятой кнопкой

Сопоставьте форму и размеры посадочного отверстия, способ стягивания корпуса и положение клавиши относительно рукоятки. Корпус должен закрепляться без перекоса и не проворачиваться при нажатии. Слишком тесная посадка мешает собрать крепление и может привести к повреждению корпуса; слишком свободная оставляет кнопку подвижной. Проверьте также, не будет ли она мешать соседним рычагам и тросам управления.

Отдельно сравните длину жгута, количество проводов, вид соединителей и назначение контактов. Одного совпадения цвета изоляции недостаточно: подключение сверяют по схеме техники и расположению контактов старой кнопки. Провода должны доходить до штатного места соединения без натяжения. Ошибка в подключении может привести к отсутствию реакции на нажатие, непредусмотренному включению стартера или повреждению проводки.

Установка и проверка

Работу выполняют на остановленном двигателе с отключённым аккумулятором. До разъединения проводов зафиксируйте их расположение, затем отсоедините кнопку и освободите крепление корпуса. Осмотрите опору, ответные соединители и ближайшие участки жгута: окисленные контакты, ослабленные соединения и повреждённую изоляцию нужно привести в порядок, иначе новая кнопка не устранит причину перебоев.

Закрепите корпус так, чтобы клавиша была доступна, а крепёж не деформировал посадочное место. Проложите жгут без резких перегибов, вдали от горячих поверхностей и движущихся деталей; в местах подвижного управления оставьте запас на перемещение. После подключения проверьте фиксацию соединителей и отсутствие защемлённых проводов. Пробный запуск проводят при исключённом движении техники: стартер должен включаться по нажатию и прекращать работу после отпускания кнопки.
