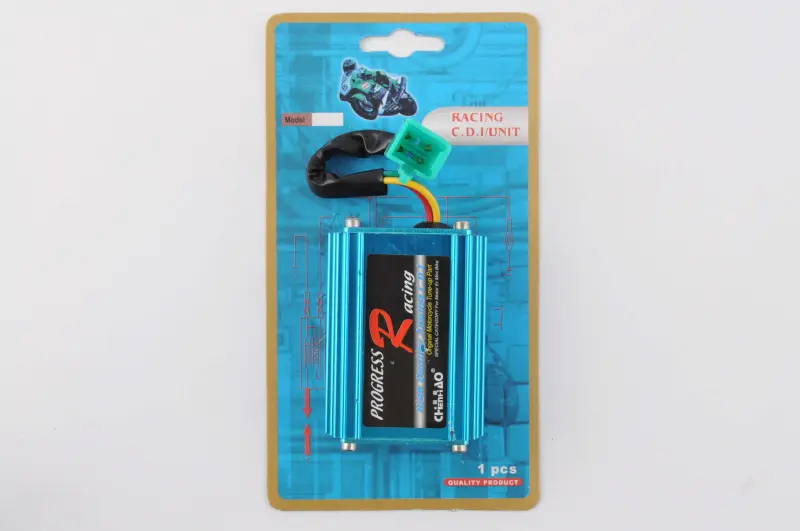

Аналоговый CDI-коммутатор Active PROGRESS RACING, синий

Аналоговый CDI-коммутатор Active PROGRESS RACING

Тюнинговый коммутатор предназначен для системы зажигания четырехтактных китайских мопедов семейства Active с двигателями объемом 110 и 125 см³. Блок принимает импульс от датчика положения, определяющий момент искрообразования, и управляет подачей импульса на катушку зажигания. От его исправной работы зависят запуск двигателя, устойчивость искры и нормальная работа мотора во всем доступном диапазоне оборотов.

Модель выполнена в аналоговом варианте и относится к линейке PROGRESS RACING. Корпус имеет синее ребристое исполнение, а подключение выполняется через вынесенные на проводах разъемы. Обозначение «тюнинг» является вариантом исполнения изделия, однако само по себе не определяет конкретную характеристику опережения зажигания, предел оборотов или ожидаемый прирост мощности. Эти параметры необходимо учитывать только при наличии технических данных конкретного мопеда.

Совместимость и подбор

Коммутатор применяется на Viper Active, Viper Sport 125, Musstang MT110Q-3 и MT125Q-3, а также на ряде мопедов Kinlon, Loncin и Spark класса 110–125 см³. Среди указанных совместимых моделей: Kinlon JL110-38, JL110-39 и JL110-40; Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 и LX110-39; Spark SP110C-3C, SP125C-2C, SP125C-2CD, SP125C-2CDN, SP125C-2CF, SP125C-2CM, SP125C-3CF, SP125C-3WQ, SP125C-4C и SP125C-4WQ.

Перед заказом следует сопоставить модель и объем двигателя, аналоговое исполнение CDI, форму и расположение разъемов, число контактов, назначение проводов, размеры корпуса и способ его крепления. В пределах одного семейства мопедов могут применяться разные версии системы зажигания, поэтому совпадения названия Active недостаточно. Разъемы нового блока должны соответствовать штатной проводке без перестановки контактов, переходников и изменения заводской схемы.

Когда проверяют и заменяют коммутатор

Поводом для диагностики могут быть отсутствие искры, нестабильный запуск, внезапная остановка двигателя или перебои, возникающие после прогрева. Такие признаки не указывают только на CDI: похожее поведение вызывают свеча, свечной колпачок, высоковольтная катушка, импульсный датчик, статор, соединения массы и поврежденная проводка. До замены коммутатора желательно проверить эти компоненты и состояние контактов, чтобы исключить неисправность в другом участке системы зажигания.

Если старый блок имеет следы перегрева, поврежденный корпус, окисленные контакты, надломленные провода либо двигатель реагирует на перемещение разъема, дальнейшую проверку проводят особенно внимательно. Новый коммутатор выбирают по конфигурации снятой детали и схеме конкретной модели, а не только по цвету корпуса. Это снижает риск неправильного подключения и повторной разборки мопеда.

Рекомендации по установке

Монтаж выполняют при выключенном зажигании. Перед соединением проверяют чистоту и плотность контактов, целостность проводов и отсутствие оплавлений в колодках. Разъемы соединяют без чрезмерного усилия: если геометрия не совпадает, подключать блок принудительно нельзя. Корпус закрепляют в штатном месте так, чтобы провода не натягивались, не касались горячих деталей двигателя и не перетирались о раму.

После установки проверяют запуск, устойчивость холостого хода и работу двигателя при постепенном увеличении оборотов. При сохранении прежней неисправности продолжают диагностику связанных компонентов, не заменяя детали последовательно без проверки. Такой подход помогает правильно определить причину сбоя и использовать CDI-коммутатор именно в совместимой системе зажигания.

Основные характеристики

• Тип: коммутатор зажигания CDI.
• Исполнение: аналоговое, тюнинговое.
• Назначение: четырехтактные китайские мопеды семейства Active.
• Рабочий объем совместимых моделей: 110 и 125 см³.
• Бренд: PROGRESS RACING.
• Цвет корпуса: синий.

Модель подходит для ремонта системы зажигания совместимого мопеда или замены неисправного блока при полном совпадении разъемов и схемы подключения. До монтажа необходимо сопоставить новый CDI со снятым коммутатором и технической схемой конкретной модификации Active.
