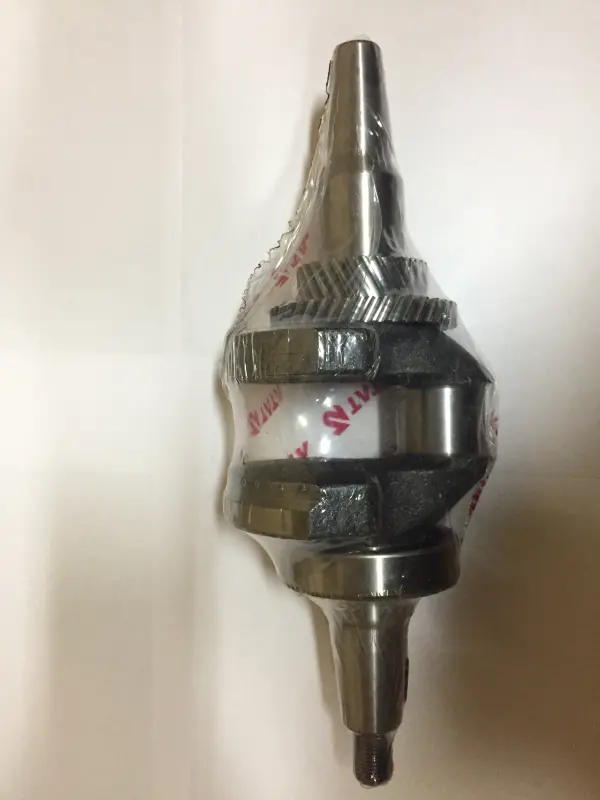

Коленвал для мотоблока 188F (13 л.с.), под конус Ø25 мм, с шестернями и подшипником AMG

Коленвал для двигателя мотоблока 188F (13 л.с.) в исполнении под конус, с обозначением диаметра Ø25 мм. Поставляется с шестернями и подшипником. Коленчатый вал принимает усилие от поршня через шатун и преобразует его движение во вращение, которое передаётся дальше на привод техники. От состояния шеек, опор и посадочных поверхностей зависят ровная работа двигателя и правильное положение связанных с валом деталей. Обозначение изделия — AMG.

Конструкция и причины замены

У вала есть смещённая относительно оси вращения шатунная шейка, щёки с противовесами и концевые участки для сопряжения с другими деталями двигателя. Шестерни участвуют в передаче вращения связанным механизмам, а подшипник служит опорой вала. Конусное соединение требует точного совпадения сопрягаемых поверхностей: даже близкий по виду вал может отличаться посадкой и не обеспечить правильную сборку.

Поводом для проверки коленвала становятся стук в картере, повышенная вибрация, заметный люфт и повреждения, обнаруженные при разборке двигателя. Эти признаки сами по себе ещё не указывают на необходимость замены вала: нужно проверить состояние подшипников и сопряжения с шатуном. Задиры и глубокие риски на шейках, повреждённые посадки, резьба или зубья шестерён требуют отдельной оценки. Недостаток смазки, загрязнение масла и работа с изношенными опорами могут привести к повреждению поверхностей и нарушению соосности.

Что сверить при подборе

Сравните снятый коленвал с заменой по всей геометрии, а не только по обозначению двигателя. Проверьте общую длину, форму обоих концов, расположение уступов, размеры опорных и шатунной шеек. Обозначение Ø25 мм нужно сопоставить с размерами соответствующей посадки снятой детали. Для конусного соединения имеют значение длина и профиль конуса, а также положение крепления: одного диаметра недостаточно, чтобы подтвердить совпадение.

• Сверьте резьбу на конце вала и предусмотренные конструкцией пазы, чтобы крепёж и сопрягаемые детали встали на свои места.
• Проверьте число зубьев, направление их наклона и расположение шестерён относительно опорных поверхностей.
• Сопоставьте маркировку и посадочные размеры подшипника, а также положение его упора на валу.
• Убедитесь, что шатунная шейка соответствует шатуну по размерам и расположению.

Особенности установки

Замена требует разборки двигателя и доступа к картеру. До сборки очищают посадочные места, проверяют шатун, ответные опоры, сальники и сопряжённые шестерни. Изношенные уплотнения и повреждённые прокладки меняют вместе с устранением причины неисправности. Подшипник устанавливают подходящей оправкой, передавая усилие на кольцо, которое садится с натягом; удары по резьбовому концу и передача усилия через тела качения могут повредить детали.

При сборке соблюдают расположение установочных меток, зазоры и моменты затяжки, предусмотренные документацией двигателя. После установки проверяют свободное вращение вала вручную: заедание, перекос или ненормальный люфт нужно устранить до запуска. Ошибка в подборе конуса, шеек или шестерён может вызвать неполную посадку, нарушение зацепления и ускоренный износ. Правильно подобранный вал должен собираться с ответными деталями без подгонки посадок и принудительного стягивания перекошенных соединений.
