Тюнинговый коммутатор зажигания Active CASOLI, золотистый

Тюнинговый коммутатор зажигания Active CASOLI

Коммутатор CASOLI предназначен для системы зажигания четырехтактных китайских мопедов семейства Active с двигателями объемом 110 или 125 см³. Деталь принимает импульс от датчика положения, определяет момент формирования искры и передает управляющий сигнал на катушку зажигания. От работы этого блока зависят своевременное искрообразование, запуск двигателя и его работа на разных режимах.

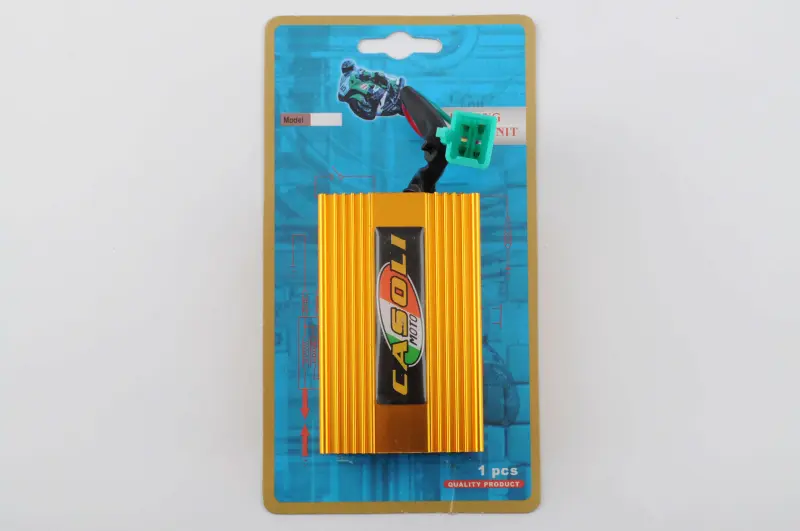

Модель выполнена в прямоугольном золотистом корпусе с продольными ребрами. Для подключения предусмотрен короткий жгут проводов с зеленой многоконтактной колодкой. Такая конфигурация особенно важна при подборе: внешне похожие коммутаторы для китайской мототехники могут иметь другую распиновку, количество контактов, схему питания или форму разъема. Совпадение только по цвету корпуса либо общему обозначению «для мопеда» недостаточно.

Совместимость и подбор

Коммутатор рассчитан на четырехтактные китайские мопеды классов 110 и 125 см³. В перечень совместимых моделей входят Viper Active 110/125, Viper Sport 125, Musstang MT110Q-3 и MT125Q-3, отдельные версии Kinlon JL110, Loncin LX110 и Spark SP110/125. Один и тот же модельный ряд может выпускаться с различными вариантами системы зажигания, поэтому перед установкой необходимо сопоставить штатное подключение конкретного мопеда.

• Тип двигателя: четырехтактный.
• Рабочий объем совместимых моделей: 110 и 125 см³.
• Назначение: управление моментом искрообразования в системе зажигания.
• Исполнение: тюнинговая версия для семейства Active.
• Корпус: прямоугольный, золотистого цвета, с продольными ребрами.
• Подключение: выносная зеленая многоконтактная колодка на коротком жгуте.

При выборе сначала сравнивают форму колодки, расположение контактов и количество проводов со штатным коммутатором. Затем проверяют тип питания системы зажигания и назначение каждого вывода по схеме конкретной модели. Нельзя переставлять провода или подключать разъем только по внешнему сходству: несовпадающая распиновка не позволяет блоку правильно взаимодействовать с датчиком и катушкой. Также следует проверить, помещается ли корпус на штатном месте без натяжения жгута и контакта с подвижными либо сильно нагревающимися деталями.

Когда требуется замена

Проверка коммутатора актуальна при отсутствии искры, затрудненном запуске, внезапной остановке двигателя или нестабильной работе, если свеча, катушка, датчик, проводка, разъемы и питание уже проверены. Эти признаки не указывают исключительно на коммутатор, поэтому диагностику системы проводят последовательно. Такой подход помогает не заменять исправную деталь и одновременно обнаружить окисленные контакты, поврежденный провод или плохое соединение массы.

Установка и контроль после подключения

Монтаж выполняют при выключенном зажигании. Колодку соединяют без перекоса и чрезмерного усилия, а жгут укладывают так, чтобы он не перегибался у выхода из корпуса. Корпус фиксируют на предусмотренном месте: свободно висящий блок и натянутые провода создают лишнюю нагрузку на соединения. После установки проверяют надежность фиксации разъема, запуск двигателя и устойчивость работы на холостом ходу и при изменении оборотов.

Обозначение «тюнинговый» определяет версию изделия, но результат его применения зависит от исправности всей системы зажигания и соответствия конкретной модификации мопеда. CASOLI Active подходит для ремонта или замены штатного коммутатора только при полном совпадении схемы подключения и параметров совместимости.
