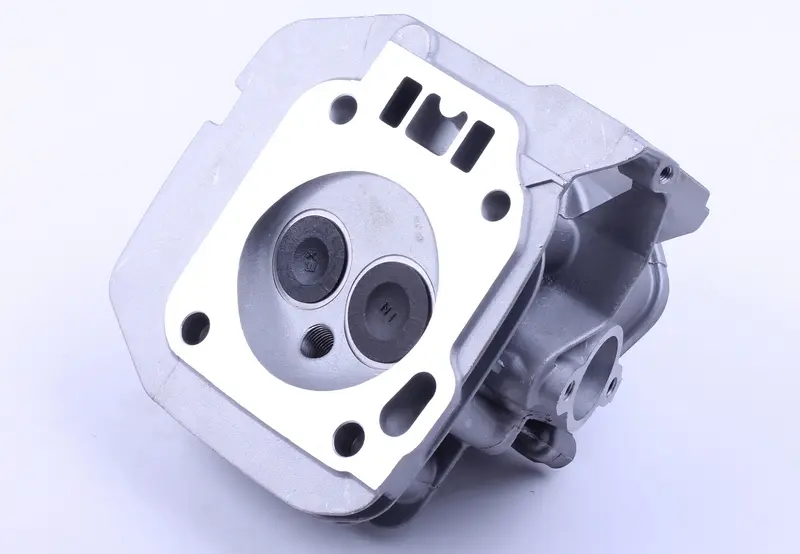

Головка цилиндра мотоблока 188F (13Hp) в сборе AMG

Головка цилиндра в сборе для двигателя мотоблока 188F (13Hp — 13 л. с.) закрывает цилиндр со стороны камеры сгорания. В ней размещаются клапаны, через которые поступает свежая смесь и выходят отработавшие газы, а также отверстие для свечи зажигания. От состояния головки, прилегания клапанов и герметичности соединения с цилиндром зависит, сможет ли двигатель сохранять компрессию и нормально работать под нагрузкой. Обозначение изделия — AMG.

Устройство и причины замены

Головка имеет обработанную привалочную плоскость, камеру сгорания с двумя клапанами, резьбовое отверстие под свечу и отверстия крепления. Исполнение в сборе удобно при замене повреждённой головки целиком. При подборе нужно сопоставить не только корпус, но и детали клапанного механизма: внешне близкие головки могут различаться посадочными местами и расположением каналов.

Причиной замены могут стать трещины, повреждение резьбы свечи, деформация привалочной плоскости после перегрева или износ клапанных сёдел, который уже нельзя устранить обычным обслуживанием. На неисправность указывают затруднённый запуск, потеря тяги, нестабильная работа и утечка газов в месте стыка с цилиндром. Эти признаки встречаются и при других неполадках, поэтому решение о замене принимают после проверки компрессии, герметичности клапанов и состояния прокладки.

Что сверить при подборе

Начните с обозначения двигателя и сравнения со снятой головкой. Проверьте расположение крепёжных отверстий, контур привалочной поверхности, форму камеры сгорания, впускной и выпускной каналы. Сопоставьте крепления коллекторов и клапанной крышки, место установки свечи и её посадку. Совпадение мощности двигателя само по себе не заменяет эту проверку: несовпавшие отверстия или каналы помешают сборке либо нарушат герметичность.

Отдельно сравните сопряжения клапанного механизма с деталями, которые остаются на двигателе. Для головки в сборе также стоит уточнить состав поставки, чтобы заранее подготовить необходимые прокладки и крепёж. Старую прокладку головки повторно не используют: после обжатия она может не обеспечить плотный стык. Состояние прокладок впуска, выпуска и клапанной крышки проверяют при разборке.

Особенности установки

Работу выполняют на остывшем двигателе. При снятии головки сохраняют порядок расположения деталей привода клапанов и защищают открытый цилиндр от грязи. Остатки прокладки удаляют без повреждения сопрягаемых плоскостей, затем осматривают поверхность цилиндра, резьбы и крепёж. Следы прорыва газов, повреждённые резьбы или неровная поверхность требуют устранения до установки новой головки, иначе неисправность может повториться.

Головку устанавливают с новой подходящей прокладкой, соблюдая последовательность и момент затяжки, указанные для двигателя. После сборки проверяют работу клапанного механизма и регулируют клапанные зазоры по его требованиям. До запуска убеждаются, что механизм свободно проходит полный рабочий цикл без заеданий. При первом пуске контролируют стыки, посторонний шум и устойчивость работы. Неверный подбор, перекос при затяжке или неправильный зазор способны вызвать потерю компрессии, прогар прокладки и повреждение клапанов.
