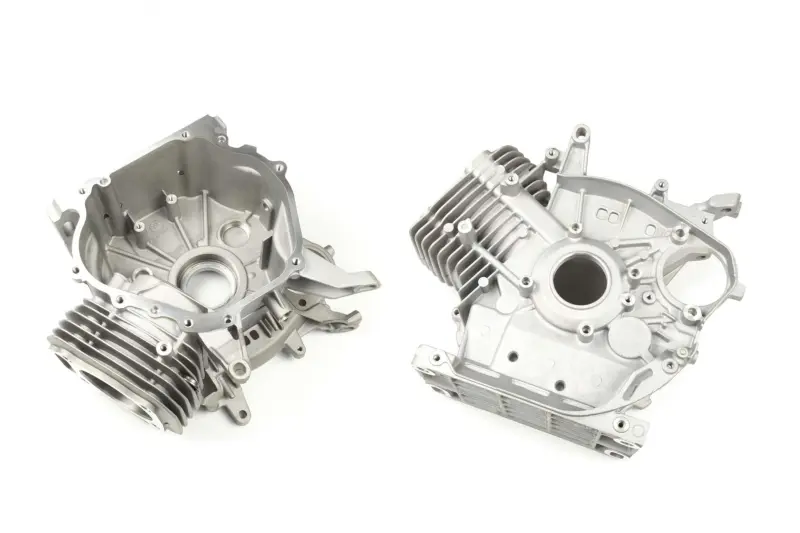

Блок двигателя мотоблока 188F (13Hp), Ø88,00, AMG

Блок двигателя мотоблока 188F (13Hp) с обозначением Ø88,00, AMG — корпусная деталь для восстановления двигателя при повреждении цилиндра или картера. Он образует основу двигателя: в нём размещаются движущиеся детали, а посадочные поверхности задают их взаимное положение. От состояния блока зависят правильная сборка, герметичность соединений и работа сопряжённых деталей без перекосов.

Устройство и причины замены

Корпус объединяет цилиндровую часть с полостью картера. Снаружи расположены рёбра охлаждения, по краям — крепёжные отверстия и плоскости соединений. При переносе деталей со старого двигателя нужно сохранить точность посадок и чистоту этих поверхностей: заусенец, остаток прокладки или повреждённая резьба могут помешать плотной сборке.

Поводом для замены служат трещины корпуса, разрушенные крепления, повреждённые посадочные места и износ цилиндра, который уже нельзя устранить допустимым ремонтом. Глубокие задиры на стенке цилиндра могут сопровождаться расходом масла и потерей компрессии. Однако сами по себе эти симптомы ещё не означают, что нужен новый блок: сначала проверяют состояние поршня, колец и уплотнений, чтобы определить причину неисправности.

Что сверить при подборе

Ориентир для подбора — обозначение двигателя 188F и указание 13Hp, то есть 13 л. с. Это характеристика двигателя, для которого подбирают корпус. Размерное обозначение Ø88,00 также нужно сопоставить со снятой деталью и ремонтными данными двигателя. Совпадения одного индекса недостаточно, если расположение отверстий или форма сопрягаемых поверхностей отличаются.

• Сравните контур картера, плоскость под головку цилиндра и расположение крепёжных отверстий.
• Проверьте посадки под опоры валов и уплотнения, а также сопряжение с крышкой картера.
• Сверьте крепления двигателя к раме и места присоединения деталей, которые будут перенесены при сборке.
• Проверьте соответствие цилиндра выбранным поршню и кольцам с учётом их фактических размеров и необходимых зазоров.

Ошибку подбора нельзя исправлять затяжкой крепежа с усилием или подгонкой посадок без измерений. Несовпадение геометрии может вызвать перекос валов, заедание при вращении и течь масла. Для сравнения полезны снятый корпус и измерения его неповреждённых посадочных поверхностей.

Особенности установки

Замена блока требует разборки двигателя. До переноса деталей осматривают поршень с кольцами, коленчатый вал, его опоры и сопрягаемую крышку. Изношенные детали способны быстро повредить новый цилиндр или посадки, поэтому состояние каждого сопряжения оценивают отдельно. Прокладки и сальники, нарушенные при разборке, подбирают к конкретным соединениям и заменяют.

Перед сборкой очищают полости, отверстия и плоскости, удаляют остатки старых уплотнений, проверяют резьбу. Детали устанавливают с соблюдением зазоров, порядка сборки и моментов затяжки, предусмотренных для двигателя. Крышка должна садиться ровно, без стягивания перекоса болтами. После сборки проверяют свободное вращение механизма, а при первом запуске контролируют герметичность соединений и отсутствие постороннего шума.
