Шатун для мотоблока 177F/188F (9/13Hp) AMG

Шатун для двигателя мотоблока 177F/188F (9/13Hp) AMG соединяет поршень с коленчатым валом и передаёт усилие от сгорания топлива. Его малая головка соединяется с поршневым пальцем, а большая охватывает шатунную шейку коленвала. От состояния этих соединений зависит работа двигателя без лишнего люфта и ударных нагрузок.

Конструкция и причины замены

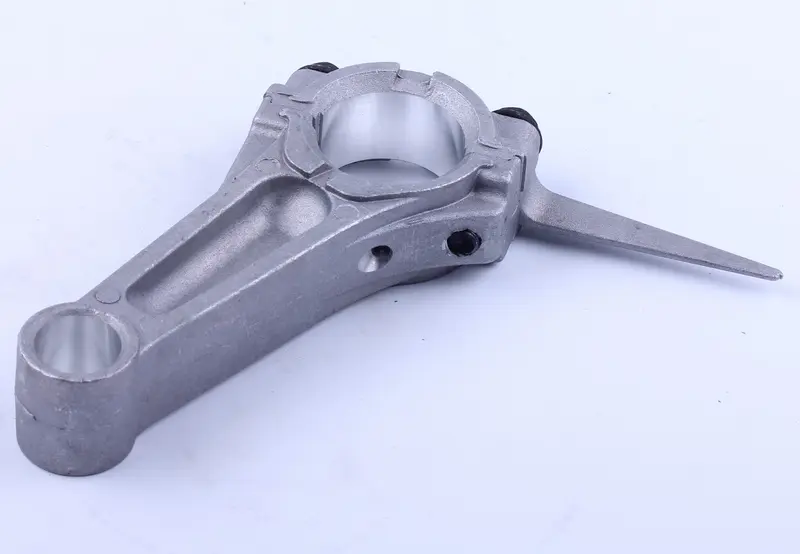

Шатун имеет две головки разного диаметра, соединённые стержнем. Большая головка выполнена разъёмной, с крышкой и болтовым креплением; рядом с ней расположен длинный выступ. При подборе учитывают не только отверстия головок, но и форму стержня, крышки и выступающих частей: внутри картера они должны проходить свободно, не задевая соседние детали.

Поводом для проверки шатуна служат стук в нижней части двигателя, ощутимый люфт на шейке коленвала или поршневом пальце, задиры на поверхностях сопряжения. После разборки деталь также осматривают на трещины, деформацию и следы перегрева. Сам по себе стук ещё не определяет неисправность: нужно проверить обе головки и поверхности, с которыми они работают.

Недостаток смазки, загрязнённое масло и работа с увеличенным зазором могут привести к повреждению головок шатуна. Если отверстие стало овальным, появилась трещина или стержень погнулся, одной подтяжкой крепежа проблему не устранить. Новый шатун также быстро получит повреждения, если оставить изношенную шейку коленвала или не устранить причину масляного голодания.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и снятый шатун. Одинаковая мощность сама по себе не определяет посадку детали. Сравните межосевое расстояние головок, диаметры и ширину их отверстий, профиль стержня, расположение крышки и крепёжных отверстий. Отдельно проверьте положение длинного выступа и доступных смазочных отверстий относительно головок.

Оценивать размеры только по изношенному отверстию недостаточно: выработка меняет его форму. Для проверки посадки нужны также размеры поршневого пальца и шатунной шейки, а допустимые зазоры берут из документации двигателя. Ошибка в длине шатуна меняет положение поршня, а неверный диаметр или ширина головки могут вызвать люфт, заедание и повреждение сопряжённых деталей.

Особенности установки

Замена требует доступа к кривошипно-шатунному механизму. При разборке сохраняют сведения об ориентации старого шатуна и крышки, а новый устанавливают по требованиям двигателя. Крышку не переставляют с другого шатуна: её сопряжение с телом детали должно оставаться парным. Контактные поверхности очищают, осматривают и смазывают перед сборкой.

Одновременно проверяют поршневой палец, его посадку в поршне и шейку коленвала. Изношенные сопряжённые детали заменяют либо восстанавливают допустимым для двигателя способом. Стопоры пальца, прокладки вскрытых соединений и крепёж проверяют отдельно; одноразовые детали заменяют согласно порядку сборки двигателя.

Болты крышки затягивают равномерно, с моментом, установленным для конкретного двигателя. После сборки механизм осторожно проворачивают вручную: движение должно быть свободным, без закусывания и контакта выступающих частей с картером. До запуска восстанавливают требуемый уровень масла. Если остаётся тугой ход или ненормальный люфт, причину устраняют до работы двигателя.
