Диск для станка заточки цепей INTERTOOL 145×22,3×3,2 мм

Диск INTERTOOL 145×22,3×3,2 мм предназначен для станка заточки цепей. Его устанавливают на шпиндель заточного станка, чтобы восстанавливать режущие кромки зубьев пильной цепи. Круг снимает металл при подведении зуба к вращающейся рабочей поверхности; угол и глубину обработки задают настройками станка. Он нужен при обслуживании затупившейся цепи, когда требуется вернуть зубьям правильную геометрию без лишнего съёма металла.

Размеры и конструкция

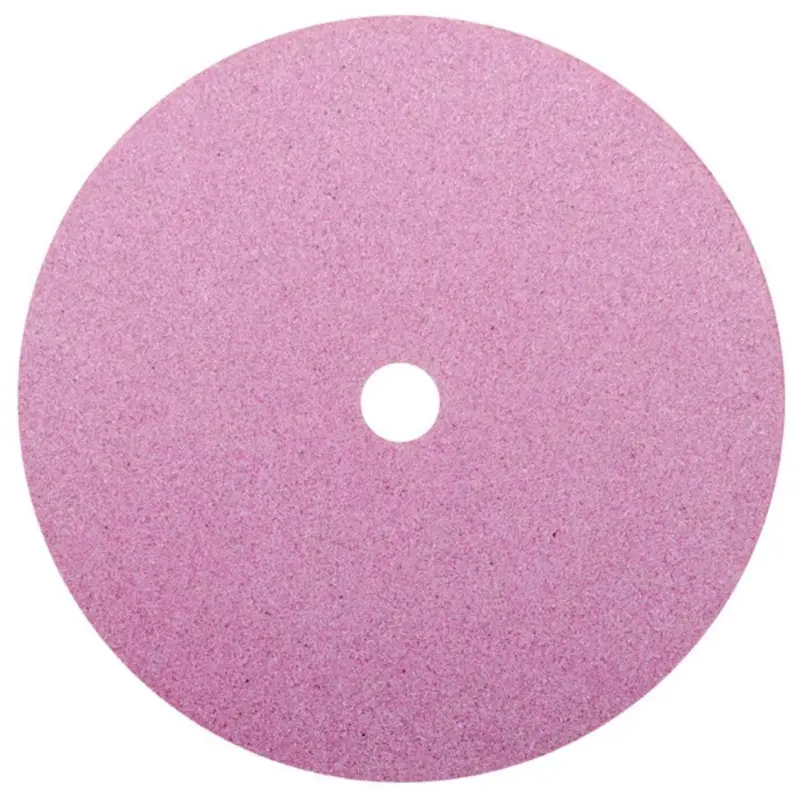

Наружный диаметр круга — 145 мм, посадочное отверстие — 22,3 мм, толщина — 3,2 мм. Диск имеет круглую форму, центральное отверстие и розовую зернистую поверхность. Наружный диаметр определяет, поместится ли круг под защитным кожухом и в предусмотренной станком зоне обработки. Посадочное отверстие должно соответствовать креплению на шпинделе, а толщина — требованиям к заточке конкретной цепи.

Одного совпадения наружного диаметра для подбора недостаточно. Сверьте все три размера со снятым кругом и руководством станка. Отдельно проверьте, какую толщину круга и какой профиль его кромки требует изготовитель цепи. Слишком толстый или неподходящий по профилю диск может затрагивать соседние участки зуба и нарушать форму впадины. Неверная посадка мешает точному центрированию и способна вызвать биение.

Когда круг пора заменить

Повод для замены — трещины, сколы, повреждение отверстия или износ, при котором уже нельзя выдержать нужную геометрию заточки. По мере уменьшения диаметра меняется положение контакта с зубом, поэтому настройки глубины приходится проверять заново. Если станок начинает вибрировать или оставляет неровную поверхность, остановите его и осмотрите круг вместе с креплением. Продолжать обработку повреждённым диском нельзя.

Ухудшение съёма металла не всегда означает, что ресурс круга исчерпан: рабочая поверхность может засалиться, а кромка — потерять профиль. Возможность правки и способ её выполнения определяют по руководству станка и требованиям к кругу. Усиленный нажим не исправляет эти проблемы: он увеличивает нагрев зуба и нагрузку на диск. Потемнение металла при заточке — причина проверить подачу и состояние рабочей поверхности.

Подбор и установка

До монтажа сопоставьте допустимую частоту вращения круга с оборотами шпинделя. Отключите станок от сети, снимите кожух в порядке, предусмотренном его конструкцией, и демонтируйте старый круг. Очистите посадочное место и прижимные фланцы от абразивной пыли, проверьте их на повреждения. Вместе с диском осмотрите крепёж, защитный кожух и шпиндель: люфт или перекос крепления будут мешать точной заточке даже с новым кругом.

Установите диск без перекоса и затяните крепление по инструкции станка, без чрезмерного усилия. Не растачивайте отверстие и не компенсируйте несовпадение посадки самодельными втулками. Верните кожух, проверьте свободное вращение при отключённом питании, затем выполните пробный пуск по инструкции оборудования. После замены заново выставьте угол, ограничение глубины и положение упора цепи. Начинайте с малого съёма металла, контролируя форму зуба и отсутствие контакта круга с соседними звеньями.
