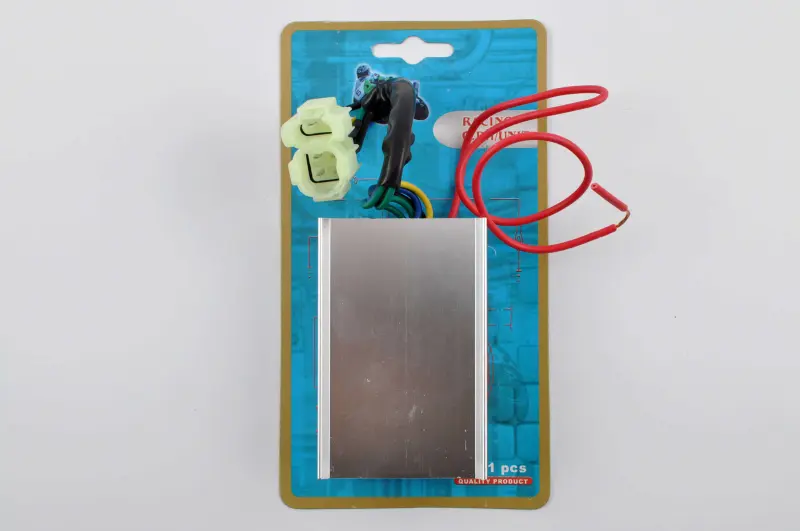

Тюнинговый коммутатор CDI 4T GY6 125/150, 4+1+1, ORIGINAL

Коммутатор CDI для четырехтактных двигателей GY6 125/150

Тюнинговый коммутатор ORIGINAL предназначен для системы зажигания скутеров и другой мототехники с четырехтактным двигателем семейства GY6 125/150 и подключением по схеме 4+1+1. Модуль принимает сигнал от импульсного датчика, определяет момент зажигания и формирует управляющий импульс для катушки. От его работы зависит своевременное появление искры, необходимой для запуска и устойчивой работы двигателя.

Исполнение 4+1+1 — ключевой критерий подбора этой версии. Оно означает конфигурацию подключения с группой из четырех контактов и двумя отдельными проводами. Такое расположение нельзя считать взаимозаменяемым с любым шестиконтактным CDI: у коммутаторов GY6 встречаются разные корпуса разъемов, распиновка и способы питания. До заказа необходимо сопоставить конфигурацию штекеров, расположение контактов и назначение проводов со штатной проводкой конкретного скутера.

Что проверить при выборе

• Тип двигателя: изделие рассчитано на четырехтактную платформу GY6 в вариантах 125/150.
• Схему подключения: требуется именно исполнение 4+1+1, а не внешне близкий блок с двумя многоконтактными колодками.
• Распиновку: одинаковое количество контактов само по себе не подтверждает совпадение их назначения.
• Тип питания CDI: в системах GY6 применяются версии с разными источниками питания, поэтому этот параметр следует определить по схеме мототехники или по данным штатного блока.
• Форму и ориентацию соединителей: фиксаторы и направляющие должны совпадать без переделки штекеров и принудительного соединения.
• Место размещения: прямоугольный металлический корпус должен помещаться в штатной зоне и не создавать натяжения проводов.

Когда требуется проверка коммутатора

Диагностика CDI актуальна при отсутствии искры, нестабильном искрообразовании, внезапной остановке двигателя или затрудненном запуске. Эти признаки не указывают только на коммутатор: похожие проявления возможны при неисправности свечи, катушки зажигания, импульсного датчика, генератора, выключателя двигателя либо проводки. Перед заменой полезно проверить состояние контактов, надежность массы, целостность проводов и наличие входных сигналов по сервисной схеме.

Обозначение «тюнинг» относится к версии товара, но само по себе не подтверждает конкретную прибавку мощности, изменение максимальных оборотов или снятие ограничителя. Результат установки зависит от устройства штатной системы зажигания и точного соответствия нового CDI ее параметрам. Поэтому выбирать блок только по объему двигателя недостаточно: конфигурация 4+1+1 и электрическое соответствие имеют решающее значение.

Установка и первичная проверка

Работы выполняют при выключенном зажигании. Старый коммутатор отсоединяют без рывков за провода, после чего осматривают штекеры на окисление, ослабленные клеммы и повреждение изоляции. Соединители устанавливают в правильной ориентации, не подпиливая направляющие и не меняя распиновку без проверенной схемы. Корпус закрепляют так, чтобы провода не касались горячих и подвижных частей мототехники.

После монтажа проверяют запуск, стабильность холостого хода и реакцию двигателя на изменение оборотов. Если искра отсутствует или мотор работает неправильно, эксплуатацию прекращают и повторно сверяют питание, массу, сигнал датчика и выход на катушку. Такой порядок помогает отличить несовместимость коммутатора от неисправности других компонентов системы зажигания.

Эта модель подходит для ремонта или изменения конфигурации зажигания на технике GY6 125/150, где штатно используется подключение 4+1+1. Точное сопоставление соединителей и схемы проводов позволяет выбрать нужную модификацию без рискованных переделок проводки.
