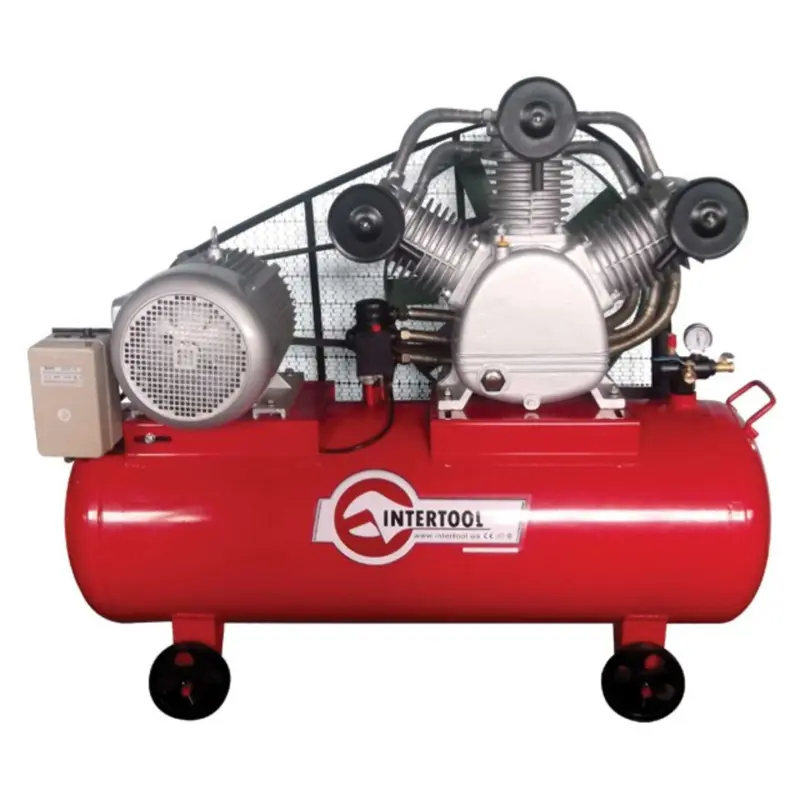

Компрессор поршневой INTERTOOL 300 л, 15 кВт, 380 В, 8 атм, 2000 л/мин, 3 цилиндра

Поршневой компрессор INTERTOOL с ресивером 300 л предназначен для подачи сжатого воздуха к пневмоинструменту и оборудованию мастерской. Мощность составляет 15 кВт, напряжение питания — 380 В, давление — 8 атм, производительность — 2000 л/мин. Трёхцилиндровая компрессорная головка сжимает воздух и направляет его в ресивер, который служит запасом для подключённых потребителей и сглаживает кратковременные колебания расхода.

Конструкция и работа

Электродвигатель и компрессорная головка установлены над горизонтальным ресивером. Вращение передаётся ремённым приводом; со стороны ремня и шкивов предусмотрено сетчатое ограждение. Рёбра на цилиндрах увеличивают поверхность теплоотдачи. Во время работы вокруг головки и двигателя нужно оставлять пространство для движения воздуха: тесная ниша и скопление пыли затрудняют охлаждение.

На ресивере расположены манометр и выходная арматура. Манометр позволяет контролировать давление при наполнении ёмкости и расходовании воздуха. Колёса и ручка помогают перемещать компрессор по мастерской, но рабочее место должно быть ровным и устойчивым, с исключённым самопроизвольным перемещением. Ограждение привода при эксплуатации должно оставаться на месте.

Как подобрать под оборудование

Сопоставляйте потребление воздуха всех одновременно работающих инструментов с возможностями компрессора. Для краскопульта, продувочного пистолета или пневматического гайковёрта имеют значение и расход, и требуемое давление на входе. Длинный шланг, узкие соединения и фильтры создают потери, поэтому давление в ресивере и у инструмента может различаться. Объём 300 л даёт запас воздуха, но не заменяет достаточную производительность при длительной непрерывной работе.

При замене установленного компрессора сверяйте питание 380 В, требования потребителей к воздуху, место размещения и параметры подключения к пневмолинии. Проверьте допустимое давление шлангов, соединителей и подключаемого оборудования. Если инструменту требуется меньшее давление, его задают подходящим регулятором. Для окраски и других чувствительных процессов отдельно подбирают подготовку воздуха под требования оборудования.

Подключение и обслуживание

Разместите компрессор так, чтобы оставался доступ к манометру, органам управления и точкам обслуживания. Подключение питания 380 В поручают квалифицированному электрику: кабель и защитную аппаратуру выбирают по требованиям установки. Пневмолинию прокладывают без натяжения и перегибов, а соединения проверяют на герметичность. Первый пуск и последующие проверки выполняют по инструкции изготовителя.

Падение давления, слишком частые включения и увеличение времени наполнения ресивера — повод проверить утечки в соединениях, состояние впуска и ремённой передачи. Посторонний стук, выраженная вибрация или перегрев требуют остановки и диагностики. Эти признаки сами по себе не означают, что нужно менять весь компрессор: причиной могут быть изношенный ремень, негерметичная арматура или неисправность компрессорной головки.

Перед обслуживанием отключают питание и сбрасывают давление. Регулярно проверяют крепления, состояние ремня и ограждения, удаляют конденсат из ресивера в порядке, указанном изготовителем. При замене компрессора стоит осмотреть шланги, соединители и устройства подготовки воздуха. Недостаточная подача приводит к паузам в работе инструмента, а несоответствие давления допустимому для пневмолинии может повредить её компоненты.
