Рейка нивелирная телескопическая 5 м для оптических нивелиров

Телескопическая нивелирная рейка длиной 5 м предназначена для работы с оптическими нивелирами. Она служит отсчётной шкалой: рейку устанавливают на нужную точку, а через зрительную трубу прибора считывают высоту по делениям. Сравнение отсчётов позволяет определить превышение между точками при разметке участка, проверке отметок основания и других работах, где нужно контролировать разницу высот.

Конструкция и шкала

Телескопическая конструкция позволяет выдвигать секции на нужную для измерений длину и складывать рейку после работы. При подготовке к измерению важно проверить фиксацию каждого выдвинутого участка: смещение секции меняет положение шкалы и искажает отсчёт, даже если сам нивелир настроен правильно.

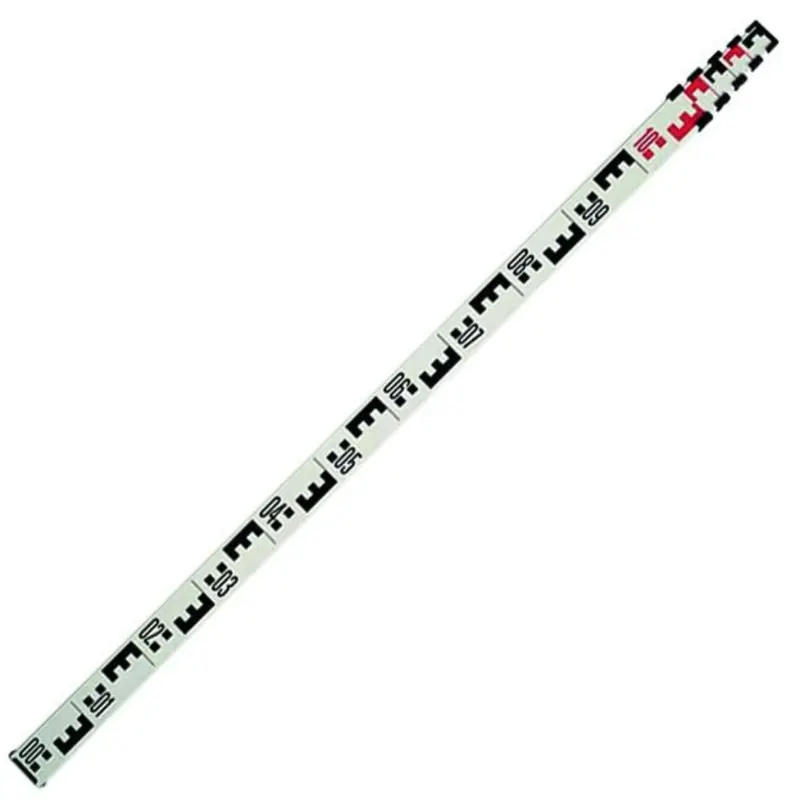

На светлой поверхности нанесены контрастные чёрные и красные деления с Е-образным рисунком. Шкала содержит цифровые обозначения «00», «01», «02», «03», «04», «05», «06», «07», «08», «09», «10». Цифры помогают находить нужный участок, а рисунок делений — считывать положение горизонтальной нити прибора. Рабочую сторону разворачивают к нивелиру так, чтобы шкала не была закрыта рукой, грязью или окружающими предметами.

Что проверить при подборе

Ориентируйтесь на требуемую длину рейки и способ считывания показаний используемым прибором. Для замены привычной рейки полезно сравнить рисунок шкалы, направление возрастания отсчётов и удобство чтения делений через окуляр. Если работа ведётся по установленной методике, выбранная рейка должна позволять выполнять предусмотренные ею измерения. Сама длина 5 м не определяет точность результата: на него также влияют состояние шкалы, прямолинейность рейки и устойчивость её положения.

Подготовка и применение

Перед выдвижением очистите места соединения секций от песка и налипшей земли. Раздвигайте рейку без рывков, проверяя, что секции удерживаются и не опускаются под собственным весом. Нижний торец поставьте на измеряемую точку с устойчивой опорой. На рыхлом грунте следите, чтобы он не проседал во время снятия показаний: изменение точки опирания напрямую отражается на результате.

Держите рейку вертикально и неподвижно до завершения отсчёта. Наклон, раскачивание и неполная фиксация секций могут дать ошибку, которую легко принять за реальный перепад высот. При переходе между точками берегите нижний торец от ударов, а секции — от боковой нагрузки. После работы удалите загрязнения, вытрите влажные поверхности и аккуратно сложите рейку, не зажимая мусор между подвижными частями.

Когда нужна замена

Повод проверить или заменить рейку — изгиб, трещины, заметный люфт соединений, самопроизвольное складывание и стёртые деления. Особое внимание уделяйте нижнему торцу: повреждение опорной поверхности мешает одинаково устанавливать рейку на точку. Если цифры трудно различить или секции не удерживают положение, продолжать точные измерения рискованно. Вместе с рейкой стоит проверить состояние её фиксаторов и чистоту стыков; усиливать заедающее выдвижение рывками не следует.
