Стопорное кольцо коленвала Suzuki AD50, d 8 мм, SHUK

Стопорное кольцо коленвала Suzuki AD50, d 8 мм

Компактная крепежная деталь SHUK предназначена для коленвала скутера Suzuki AD50 Address 50. Кольцо устанавливается в предусмотренную конструкцией канавку и ограничивает осевое перемещение сопряженной детали. Такое крепление применяют там, где компонент должен сохранять заданное положение на валу без использования резьбовой гайки. Позиция имеет размерное обозначение d 8 мм и подходит для ремонта соответствующего узла Suzuki AD50.

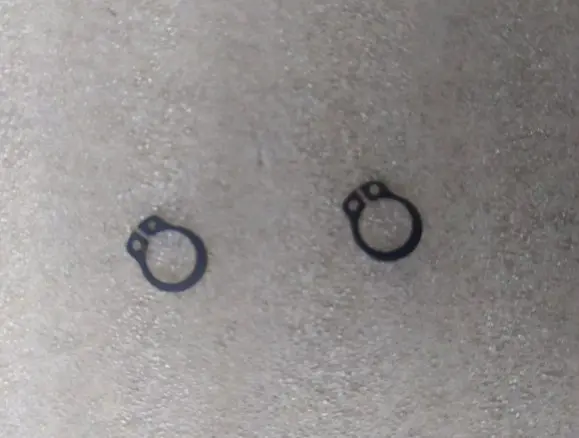

Кольцо выполнено в разомкнутой круглой форме. Два выступа с отверстиями позволяют захватывать его подходящими щипцами для стопорных колец, аккуратно разводить при монтаже и снимать во время обслуживания. После установки кольцо должно полностью войти в канавку по всей окружности и располагаться без перекоса. Правильная посадка особенно важна для небольшой детали: неполное вхождение в канавку не обеспечивает надежной фиксации сопряженного компонента.

Что проверить при подборе

• Модель скутера. Кольцо заявлено для Suzuki AD50, также известного как Address 50. Перед заказом необходимо учитывать конкретную модификацию двигателя и устройство ремонтируемого места.
• Размерное обозначение. Для этой позиции указано d 8 мм. Его следует сопоставить с размером штатного кольца и посадочного участка, не подбирая деталь только по названию модели.
• Форма кольца. Сравните наружный контур, расположение двух выступов с отверстиями, толщину сечения и способ посадки со снятой деталью.
• Состояние канавки. Перед монтажом проверьте, что посадочная канавка очищена, не имеет замятых кромок и позволяет кольцу войти на полную глубину.
• Состояние соседних деталей. Осевой люфт может быть связан не только с кольцом, поэтому при разборке оценивают также канавку и поверхности удерживаемого компонента.

Когда требуется замена

Новое стопорное кольцо устанавливают при утрате штатной детали, ее деформации, повреждении выступов или ослаблении посадки после разборки. Кольцо также целесообразно заменить, если оно было чрезмерно разведено инструментом либо перестало равномерно прилегать к канавке. Деформированную деталь не выправляют для повторного монтажа: нарушение геометрии может помешать правильной фиксации.

Рекомендации по установке

Работу выполняют после получения безопасного доступа к нужному участку коленвала в соответствии с последовательностью разборки двигателя Suzuki AD50. Перед установкой очищают канавку и прилегающие поверхности от загрязнений. Для разведения кольца используют щипцы, подходящие к отверстиям в его выступах. Разводить его следует только настолько, насколько необходимо для прохождения посадочного участка: избыточное раскрытие способно оставить остаточную деформацию.

После монтажа проверьте посадку по всей окружности и убедитесь, что кольцо не выступает из канавки и не стоит под углом. Затем вручную контролируют положение удерживаемой детали и отсутствие ненормального осевого смещения. Если форма старого крепления, размер канавки или конфигурация коленвала отличаются, установку прекращают и уточняют применяемость по технической документации конкретной модификации.

Стопорное кольцо SHUK d 8 мм подходит для планового обслуживания и восстановления крепления на Suzuki AD50. Точная сверка модели, посадочного места и геометрии снятой детали помогает выбрать кольцо без ошибочной замены всего коленвала или соседних компонентов.
