Циркуль для дрели для резки плитки 20–100 мм

Циркуль для дрели 20–100 мм предназначен для вырезания круглых отверстий в плитке. Такую оснастку также называют «балеринкой»: центральный наконечник задаёт положение отверстия, а вынесенный в сторону резец проходит по окружности. Инструмент используют при подготовке плитки под проход трубы или другой круглый вывод, когда нужно подобрать размер выреза под место установки.

Устройство и регулировка

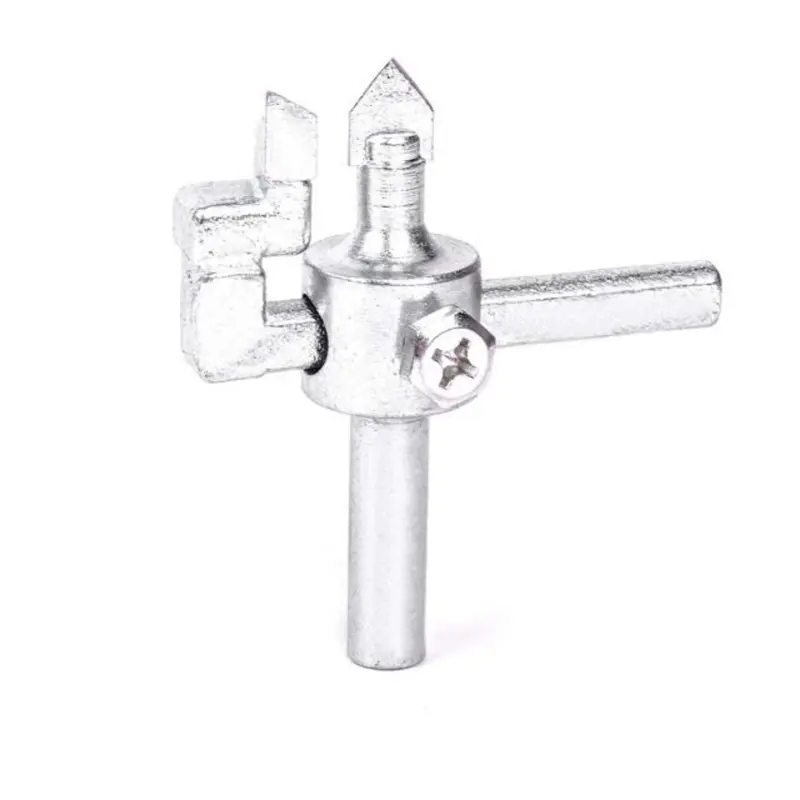

Конструкция включает хвостовик для закрепления в патроне дрели, центральный наконечник, поперечную штангу и боковой резец. В корпусе предусмотрен фиксирующий винт. Перемещение резца относительно центра меняет размер окружности, поэтому настройку выполняют до начала вращения. Указанный диапазон — 20–100 мм; требуемый размер отверстия стоит сопоставить с ним ещё при разметке плитки.

При настройке учитывайте разницу между радиусом и диаметром: расстояние от оси центрального наконечника до режущей кромки соответствует радиусу выреза. Его удвоенное значение даёт диаметр. Если выставить на штанге полный диаметр вместо радиуса, отверстие получится слишком большим. После регулировки затяните фиксатор и проверьте, что резец не сдвигается от лёгкого усилия рукой при отключённой дрели.

Что проверить при подборе

Сверьте форму и размер хвостовика с возможностями патрона, нужный диаметр отверстия и доступное место вокруг разметки. Если заменяете старый циркуль, сравните способ его крепления, расположение резца и вылет относительно центрального наконечника. Для работы имеет значение и сама плитка: её толщина, твёрдость и состояние поверхности. При выборе режима ориентируйтесь на рекомендации к обрабатываемому материалу, а первую пробу сделайте на ненужном обрезке.

Подготовка к работе

Отметьте центр и контур будущего отверстия, проверьте расстояние до края плитки. Закрепите плитку на устойчивой опоре так, чтобы она не смещалась, а резец после прохода не задевал стол или крепёж. Хвостовик зажмите в патроне без перекоса. При отключённом инструменте проверните оснастку рукой и убедитесь, что боковой резец свободно проходит по всей окружности. Работать с незатянутым фиксатором нельзя: настройка может сбиться во время резания.

Резание выполняйте без ударного режима, с умеренной подачей и без бокового давления на дрель. Не пытайтесь ускорить проход сильным нажимом: это увеличивает риск сколов и трещин. При заметном биении, смещении плитки или ослаблении крепления остановите инструмент и устраните причину. Проверять размер выреза, убирать обломки и менять настройку следует только после полной остановки и отключения дрели.

Износ и замена

Повод осмотреть циркуль — ухудшение резания, рост необходимого усилия, неровная кромка и повторяющееся биение. Проверьте режущие кромки, прямолинейность штанги и хвостовика, состояние винта и надёжность фиксации. Затупление, повреждение наконечника или люфт мешают выдерживать окружность. При замене оснастки также очистите и осмотрите кулачки патрона: загрязнение и неравномерный зажим могут вызывать перекос даже исправного инструмента.
