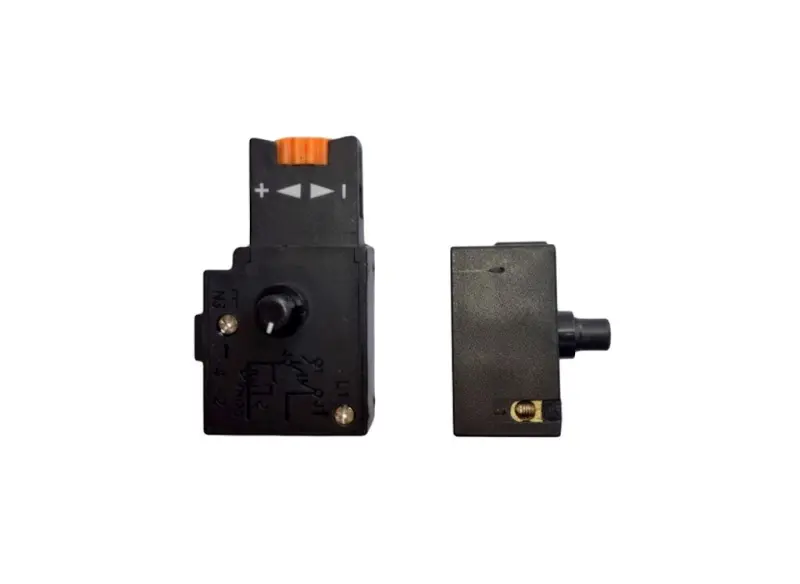

Кнопка-выключатель для дрели 3,5 А «Евро»

Кнопка-выключатель для дрели 3,5 А «Евро»

Выключатель предназначен для восстановления управления сетевой дрелью при ремонте рукоятки. Он отвечает за пуск и остановку двигателя, а встроенное регулировочное колесо с обозначениями «+» и «−» позволяет задавать требуемый уровень оборотов. Токовое исполнение 3,5 А и конструкция типа «Евро» относятся к основным параметрам этой модификации. Деталь устанавливается внутри корпуса инструмента, поэтому при выборе имеют значение не только электрические данные, но и форма корпуса, расположение курка, креплений и контактов.

Кнопка подходит для замены неисправного штатного выключателя с аналогичной геометрией и схемой подключения. Нажимной курок выступает из рукоятки дрели, а колесо регулировки остается доступным пользователю после сборки корпуса. Такое расположение позволяет включать инструмент и корректировать обороты непосредственно во время подготовки к сверлению. Совпадение внешнего вида само по себе не подтверждает совместимость: даже близкие выключатели могут различаться высотой, шириной, расположением выводов и способом сопряжения с деталями рукоятки.

Что проверить при подборе

• Ток: штатная кнопка и параметры дрели должны соответствовать исполнению 3,5 А.
• Посадочная геометрия: сравните длину, ширину, высоту, контур корпуса и положение направляющих со снятой деталью.
• Курок и регулятор: проверьте их размеры, направление выхода из корпуса и расположение относительно прорезей рукоятки.
• Контакты: должны совпадать количество выводов, их назначение, расположение и предусмотренный способ закрепления проводов.
• Смежные механизмы: если дрель оснащена отдельным переключателем направления вращения или кнопкой фиксации, необходимо проверить их расположение и механическое взаимодействие с выключателем.

Обозначение «Евро» помогает определить разновидность детали, однако не заменяет проверку размеров и подключения. Оптимальный способ подбора — сопоставить новую кнопку со старой одновременно по токовому значению, очертаниям корпуса, конфигурации курка, положению регулировочного колеса и контактной схеме. Модель дрели также полезна для поиска, но внутри одной серии производитель может применять разные выключатели.

Установка и проверка

Перед разборкой дрель отключают от сети. Положение проводов и внутренних деталей рукоятки фиксируют до снятия старой кнопки, чтобы сохранить правильную укладку при сборке. Подключение выполняют по схеме конкретного инструмента и назначению контактов, а не только по их внешнему расположению. Корпус выключателя должен без перекоса занять штатное место; провода не должны попадать под крепеж, курок или кромки половин рукоятки.

После сборки курок должен перемещаться свободно и возвращаться без заедания, а регулировочное колесо — оставаться доступным и удерживать выбранное положение. Первую проверку проводят без нагрузки: оценивают уверенный пуск, остановку после отпускания курка и изменение оборотов при работе регулятора. Если управление остается нестабильным, дополнительно проверяют сетевой кабель, соединения, щетки и двигатель, поскольку похожие симптомы не всегда вызваны выключателем.

Когда требуется замена

Диагностика кнопки необходима, если дрель не включается, запускается только при определенном положении курка, самопроизвольно прерывает работу, не реагирует на регулировку либо курок движется с заеданием. Следы перегрева, повреждение корпуса или ослабленные контактные места также являются основанием прекратить эксплуатацию и проверить систему управления. Кнопка 3,5 А «Евро» предназначена для ремонта инструмента, в котором установлена деталь того же типа и подтверждено полное соответствие посадки и подключения.
