Циркуль для дрели для резки плитки 20–100 мм с защитной решёткой-опорой

Циркуль для дрели для резки плитки 20–100 мм предназначен для получения круглых отверстий. Такую оснастку используют при подготовке плитки под проход трубы или другой вывод, когда нужен круглый вырез с заданным размером. Регулируемая конструкция позволяет выставить размер в пределах указанного диапазона. Защитная решётка-опора окружает режущую часть.

Как работает циркуль

При вращении дрели резец проходит по окружности вокруг центральной оси. Расстояние от оси до режущей кромки определяет радиус выреза: при настройке нужно различать радиус и диаметр будущего отверстия. Ошибка в этом соотношении даст отверстие другого размера, даже если центр размечен правильно. После регулировки положение резца закрепляют и проверяют, не смещается ли оно от усилия руки.

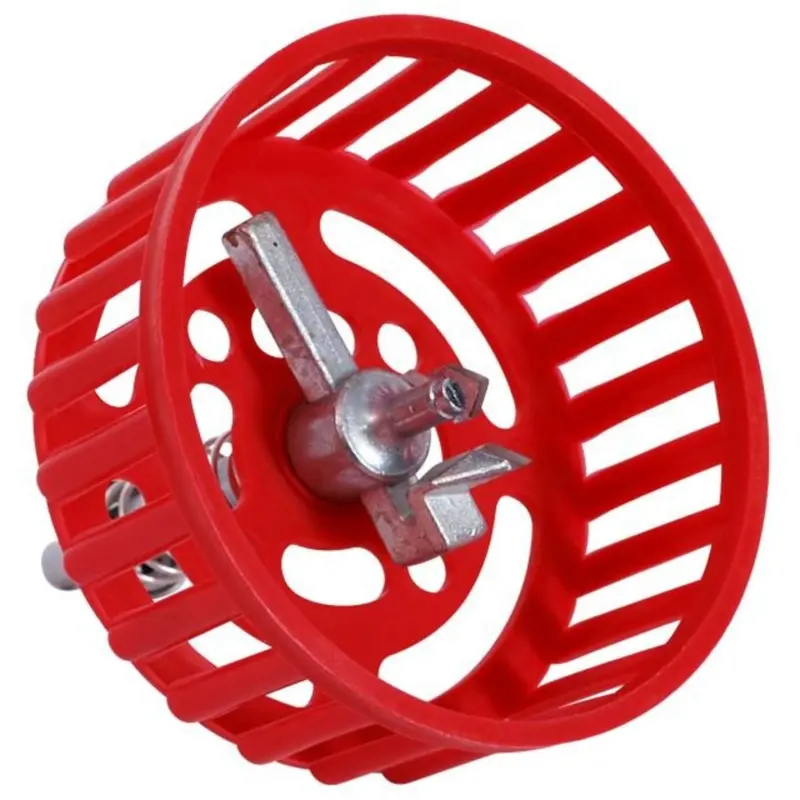

Конструкция включает центральный хвостовик, поперечную направляющую с резцом и красную решётку-опору с открытыми промежутками по окружности. Решётка ограничивает доступ к зоне вращения, но не исключает разлёт мелких частиц плитки. Во время работы нужны защитные очки, а руки необходимо держать вне зоны движения резца.

Что проверить при подборе

Сначала определите требуемый размер отверстия с учётом зазора вокруг проходящей детали. Диапазон 20–100 мм относится к размеру резки; его нельзя использовать для выбора патрона дрели. Для крепления сверяют форму и размер хвостовика с возможностями патрона. Хвостовик должен зажиматься надёжно, без перекоса и проскальзывания.

При замене прежнего циркуля сравните расположение резца, способ его фиксации и габариты решётки-опоры. Проверьте, поместится ли оснастка в месте сверления: возле края плитки, стены или выступа опоре может не хватить пространства. Также учитывайте толщину и тип плитки. Пробный рез на ненужном фрагменте того же материала помогает оценить сколы и поведение инструмента до обработки основной заготовки.

Подготовка и установка

Регулировать циркуль и закреплять его в патроне нужно при отключённом питании дрели. Очистите места зажима, выставьте размер и затяните фиксаторы. Проверьте целостность решётки, крепление резца и отсутствие люфта. После установки убедитесь, что вращающиеся части не задевают опору. Оснастку с перекосом или ослабленным креплением запускать нельзя.

Плитку укладывают на устойчивую подложку и закрепляют так, чтобы она не проворачивалась вместе с инструментом. Размечают центр отверстия, дрель удерживают без бокового наклона. Резку выполняют без ударного режима, с плавной подачей и без попыток ускорить проход сильным нажимом. При выходе резца с обратной стороны особенно важно не давить на плитку: край отверстия может отколоться.

Когда нужна замена

Повод осмотреть циркуль — затруднённая резка, рост сколов, заметное биение или уход резца с выставленного размера. Проверяют режущую кромку, направляющую, фиксаторы и хвостовик; отдельно осматривают решётку на трещины и деформацию. Если крепление не удерживает настройку или повреждение мешает ровному вращению, работу прекращают. Изношенный резец, люфт и неправильная посадка повышают риск заклинивания и порчи плитки.
