Стенд для двигателя INTERTOOL на колёсах

Стенд для двигателя INTERTOOL предназначен для размещения снятого двигателя при разборке, осмотре и сборке. Он удерживает двигатель за крепёжные точки и освобождает пространство вокруг него для работы с инструментом. Такое оборудование используют, когда агрегат уже извлечён из техники: стенд служит опорой во время ремонта, а для подъёма и переноса двигателя к креплению требуется отдельное подъёмное приспособление.

Конструкция и доступ к двигателю

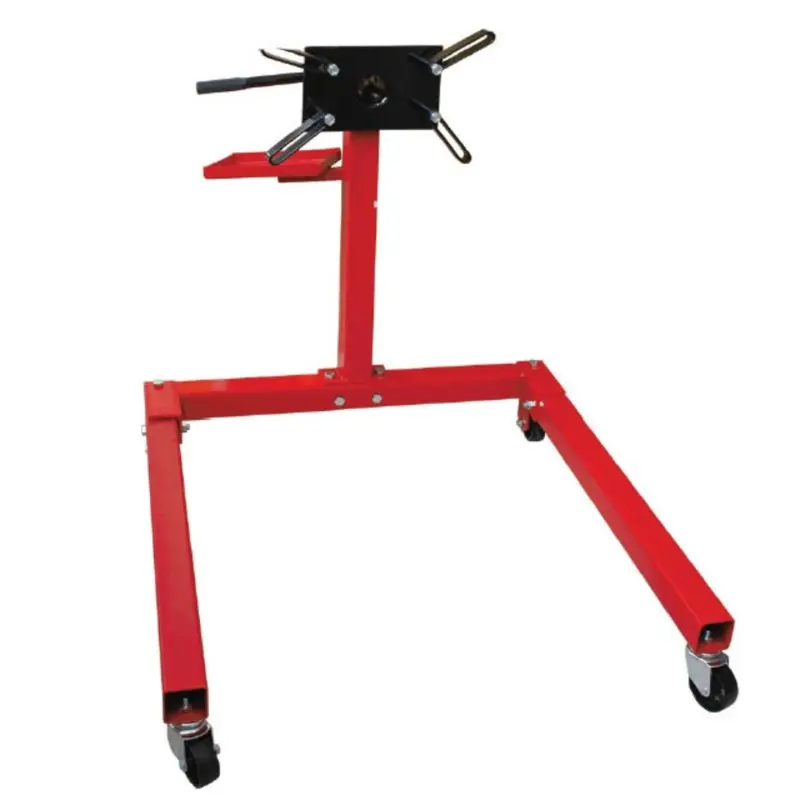

Основание выполнено с двумя продольными опорами и поперечиной, на которой установлена вертикальная стойка. Колёса позволяют перемещать сам стенд по мастерской. В верхней части расположена крепёжная головка с четырьмя лапами, имеющими продольные прорези. Положение лап подбирают под расположение точек крепления двигателя. Рядом со стойкой находится небольшой лоток, куда удобно положить снятый крепёж во время работы. Рама красная, крепёжная головка чёрная.

Что проверить при подборе

Начинайте с массы двигателя и допустимой нагрузки стенда: сравнивать нужно массу именно того агрегата, который предстоит закрепить, с оставленным на нём оборудованием. Затем проверьте расположение доступных резьбовых отверстий, расстояния между ними и возможность подвести все крепёжные лапы без перекоса. Само наличие четырёх лап не означает, что на стенде можно закрепить любой двигатель. Крепление не должно приходиться на тонкие крышки, повреждённые приливы или случайно выбранные отверстия.

Для соединения подбирают болты подходящего диаметра, шага резьбы, длины и прочности. Учитывают толщину лап и глубину резьбы в корпусе: слишком короткий болт не обеспечит достаточного зацепления, а слишком длинный может упереться в дно отверстия до прижатия крепления. Также оцените габариты двигателя относительно стойки и основания, доступ к нужным поверхностям и место для инструмента. Ошибка здесь может помешать разборке даже при совпадении крепёжных отверстий.

Подготовка и закрепление

Стенд устанавливают на ровном твёрдом полу, проверяют соединения основания и стойки, состояние колёс и крепёжной головки. Двигатель подводят подъёмным устройством и удерживают на нём, пока лапы не выставлены и все соединения не затянуты по инструкции оборудования. Нагрузку передают на стенд постепенно, контролируя отсутствие перекоса, смещения креплений и потери устойчивости. При снятии действуют в обратном порядке: сначала принимают массу двигателя подъёмным устройством, затем освобождают крепление.

Осмотр перед работой

Люфт в соединениях, погнутые лапы, трещины возле креплений, повреждённая резьба и заедающие колёса требуют устранения до установки двигателя. Одновременно проверяют болты и резьбовые отверстия самого корпуса. Во время ремонта не используют стенд как опору для рывков и ударных нагрузок. Перекос крепления, превышение допустимой массы или работа на неровной поверхности могут повредить корпус двигателя и привести к потере устойчивости.
