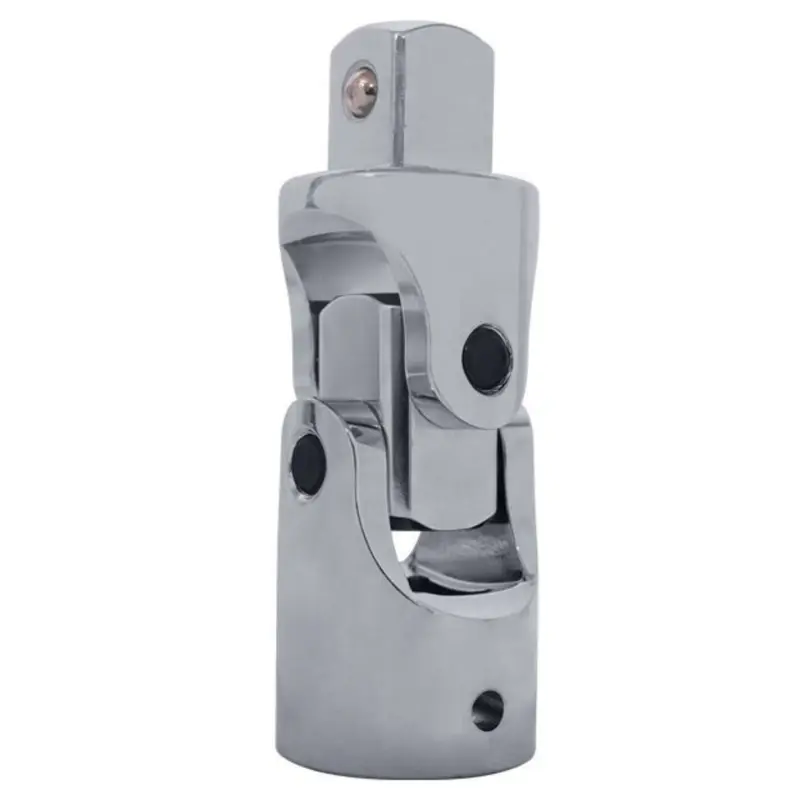

Кардан для торцевых головок 3/4″

Кардан 3/4″ — шарнирный переходник для торцевых головок, который помогает вращать крепёж, когда инструмент нельзя расположить прямо по оси болта или гайки. Его устанавливают между головкой и приводным инструментом, чтобы подвести усилие под углом. Такое соединение полезно при работе в тесном пространстве, где прямому удлинителю мешают соседние детали или выступы корпуса.

Конструкция и работа

Две вилки соединены подвижным шарниром: головка может отклоняться относительно рукоятки, сохраняя связь с приводом. На выступающем квадрате расположен фиксирующий шарик, который удерживает присоединённую головку от случайного соскальзывания. Обозначение 3/4″ относится к размеру присоединительного квадрата инструмента. При подборе сверяют оба конца переходника с имеющимися головками, удлинителями и воротком.

Кардан меняет направление передачи усилия, но не увеличивает длину рычага сам по себе. Чем сильнее отклонён шарнир, тем сложнее удерживать головку ровно на крепеже и контролировать вращение. Для работы выбирают наименьший угол, который позволяет обойти препятствие. Вокруг соединения оставляют место для движения вилок: упор в соседнюю деталь мешает вращению и создаёт боковую нагрузку.

Что проверить при подборе

Сопоставьте присоединительные квадраты, способ фиксации и доступное пространство. Если заменяете старый кардан, сравните его длину и толщину корпуса с новым: даже при одинаковом квадрате более крупный шарнир может не пройти в узкий зазор. Проверьте, получится ли надеть головку на крепёж полностью, а затем присоединить инструмент. Набор переходников разного размера удлиняет соединение и добавляет люфт, поэтому удобнее собирать привод с минимальным числом стыков.

Отдельно учитывают способ приложения усилия. Принадлежность к квадрату 3/4″ сама по себе не означает пригодность для ударного гайковёрта. Для ударного привода требуется прямо предусмотренная изготовителем совместимость. Также не стоит использовать способность шарнира отклоняться как способ сорвать особенно тугой крепёж: если доступ позволяет, начальное усилие удобнее прикладывать через прямое соединение.

Когда кардан пора заменить

Поводом для замены служат заметно выросший люфт, заедание при повороте, трещины вилок и скруглённые грани квадрата. Если головка перестала удерживаться, проверьте фиксирующий шарик и посадочное отверстие самой головки. Изношенное сопряжение может давать перекос даже с исправным карданом. Частые перегрузки, работа с упором шарнира в препятствие и загрязнение подвижных соединений ускоряют износ.

Подключение и проверка

Удалите грязь с квадратов и посадочных отверстий. Осмотрите головку, удлинитель и приводной инструмент, затем соедините их с карданом до полной посадки. Убедитесь, что фиксация удерживает головку, а шарнир движется без закусывания. Наденьте головку на крепёж на всю рабочую глубину и сначала поверните инструмент с небольшим усилием, проверяя свободный ход соединения.

Во время работы поддерживайте направление головки и избегайте рывков. При перекосе или заедании остановитесь и измените положение инструмента. Неподходящий квадрат, неполная посадка и чрезмерный люфт повышают риск срыва головки и повреждения граней крепежа. После использования очистите кардан и проверьте, не появились ли повреждения в местах соединения вилок.
