Щуп для измерения зазоров 0,05–1,0 мм, 13 пластин, складной

Пластинчатый щуп для измерения зазоров 0,05–1,0 мм — складной набор из 13 пластин для проверки расстояния между близко расположенными поверхностями. Он нужен при регулировке механизмов, в которых зазор контролируют мерой толщины. Например, таким инструментом проверяют клапанный зазор, если этот способ предусмотрен инструкцией двигателя. Щуп помогает оценить, соответствует ли расстояние требуемому значению, и проверить результат регулировки.

Конструкция и принцип измерения

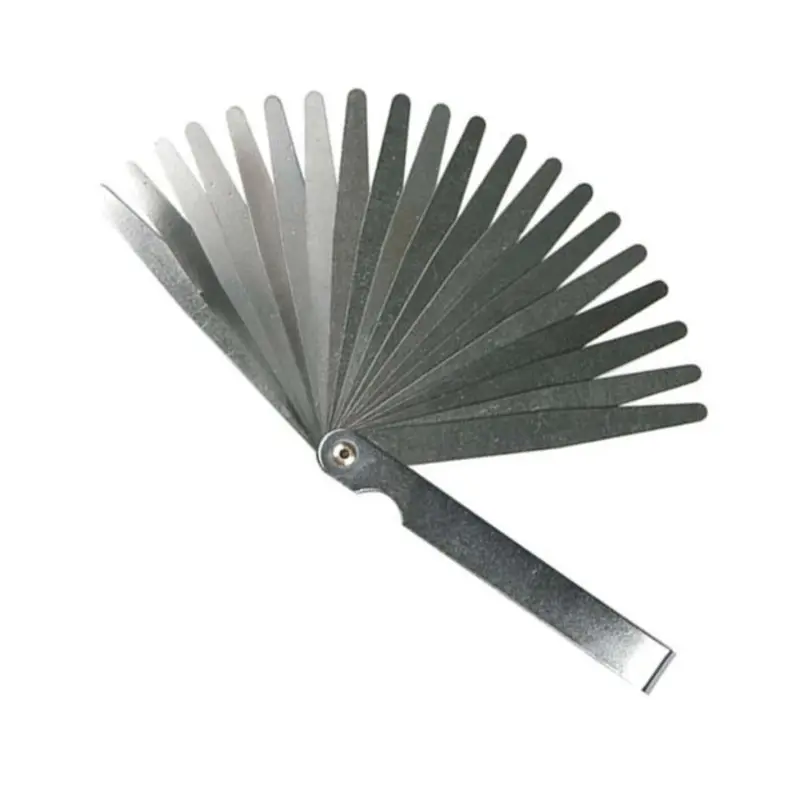

Узкие плоские пластины с закруглёнными концами закреплены на общем шарнире и раскрываются веером. Нужную пластину выдвигают отдельно, оставляя остальные сложенными. Такое устройство удерживает набор вместе и позволяет последовательно менять толщину при проверке. Перед складыванием пластины очищают, чтобы загрязнения не попадали между ними.

Результат определяют по прохождению пластины через зазор. Слишком тонкая движется свободно, слишком толстая не входит. При обычной проверке подходящая толщина проходит с лёгким равномерным сопротивлением; окончательный критерий задаёт инструкция механизма. Проталкивать щуп усилием нельзя: пластина может изогнуться, а ощущение сопротивления перестанет отражать величину зазора.

Что сверить при выборе

Начните с требуемого значения зазора и условий измерения. Диапазон набора должен охватывать нужную величину, а среди пластин должна быть подходящая толщина. Для проверки верхней и нижней границ допуска подбирают соответствующие меры. Число пластин и крайние значения диапазона не заменяют проверки отдельных толщин: именно ими предстоит пользоваться при настройке.

Оцените доступ к месту контроля. Пластина должна доходить до контактных поверхностей без перекоса, а шарнир и сложенная часть набора — оставаться за пределами узкого прохода. При замене старого щупа сравните форму, длину и ширину его пластин с новым инструментом. Привычный диапазон не поможет, если пластину невозможно правильно расположить между деталями.

Как пользоваться щупом

Остановите механизм и установите его в положение, предусмотренное для измерения. Соблюдайте указанное в инструкции температурное состояние: зазор для холодного двигателя проверяют после охлаждения. Очистите выбранную пластину и контактные поверхности. Песчинки, налёт и заусенцы создают дополнительное сопротивление и могут привести к неверной настройке.

Вводите пластину вдоль зазора плавным движением, без изгиба и бокового нажима. Не используйте её как рычаг или скребок. При необходимости сравните прохождение с другой толщиной. Если выполнялась регулировка, повторите контроль после фиксации крепежа: при затяжке настройка может сместиться. Ошибка измерения способна привести к излишнему или недостаточному зазору, стуку, ускоренному износу и нарушению работы механизма.

Проверка состояния и уход

Осматривайте плоскость и кромки пластин перед работой. Заломы, глубокие царапины, коррозия и заусенцы мешают достоверному контролю. Повреждённую пластину выводят из использования; шлифовать её для восстановления нельзя, поскольку снятие материала изменяет толщину. Также проверьте шарнир: пластины должны раскрываться без заклинивания и удерживаться вместе.

После измерения удалите загрязнения, вытрите щуп насухо и сложите пластины. Не оставляйте тонкие концы раскрытыми среди тяжёлого инструмента: случайный изгиб может сделать пластину непригодной для проверки. Если обозначение толщины стёрлось и пластину нельзя уверенно определить, использовать её для настройки зазора не стоит.
