Набор XJ предназначен для контроля небольших зазоров между сопряженными поверхностями при обслуживании и регулировке техники. В комплекте собраны 20 тонких измерительных пластин разной толщины. Подходящую пластину вводят в проверяемый промежуток и по характеру ее прохождения определяют, соответствует ли зазор требуемому значению. Такой способ удобен там, где обычной линейкой или штангенциркулем невозможно получить результат из-за малого расстояния между деталями.

Назначение и конструкция

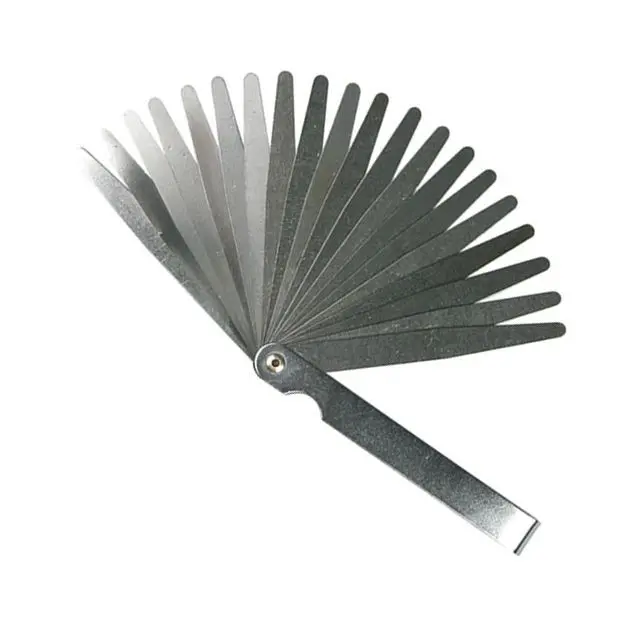

Пластины закреплены на общей оси и раскрываются веером. Для работы можно вывести одну пластину, а остальные оставить сложенными в держателе. После проверки пластины возвращаются внутрь обоймы, поэтому набор занимает немного места среди ручного инструмента и остается собранным при переноске. Поворотное соединение помогает выбрать нужную пластину и расположить ее под удобным углом относительно проверяемых поверхностей.

Основная область применения — техническое обслуживание мотоциклов, скутеров, автомобилей, двигателей и различных механизмов. Щупы используют при проверке клапанных зазоров, промежутков между электродами свечи зажигания, осевого или бокового зазора деталей, зазоров в подшипниковых и зубчатых сопряжениях, а также при контроле поршневых колец и узких пазов. Конкретное место измерения, положение механизма и допустимое значение всегда определяются инструкцией по обслуживанию соответствующей техники.

Как выбрать подходящий набор

Количество пластин само по себе не определяет применимость инструмента. Перед покупкой сопоставьте требуемое значение и допуск с толщинами пластин именно этого набора. Также учитывайте единицы измерения, доступ к месту проверки, необходимую длину рабочей части и ширину входа в зазор. Для регулировки клапанов особенно важно заранее знать норматив для впускной и выпускной стороны: эти значения могут различаться даже у одного двигателя.

• Диапазон значений: нужная толщина должна присутствовать среди 20 пластин, причем полезен запас в меньшую и большую сторону для последовательной проверки.
• Условия измерения: температура двигателя, положение поршня, кулачка или другой детали должны соответствовать процедуре производителя техники.
• Доступ к поверхности: пластина должна входить в промежуток плоско, без сильного изгиба, перекоса и упора держателя в соседние детали.
• Состояние инструмента: заломы, заусенцы, загрязнения и налипшие частицы способны изменить ощущение при проходе и исказить результат.

Практическое использование

Перед проверкой очистите соприкасающиеся поверхности и выберите пластину с толщиной, близкой к нормативному значению. Вводите ее без усилия, сохраняя параллельность рабочим плоскостям. При правильном подборе пластина перемещается с легким равномерным сопротивлением: она не болтается свободно, но и не требует продавливания. Если более тонкая пластина проходит без сопротивления, проверку продолжают следующей толщиной. Если выбранная пластина не входит, переходят к меньшему значению. Такой последовательный подход помогает определить интервал фактического зазора и понять, требуется ли регулировка.

Не используйте пластину как рычаг, скребок или клин: боковая нагрузка и резкий перегиб могут повредить ее рабочую геометрию. Складывать несколько пластин для получения суммарной толщины следует только тогда, когда это допускает применяемая методика; поверхности между ними должны быть чистыми. После регулировки измерение выполняют повторно, поскольку затяжка крепежа способна изменить установленное значение.

После работы пластины следует протереть, полностью высушить и сложить в держатель. Перед следующим измерением полезно проверить рабочие кромки и плоскость выбранной пластины. Набор XJ на 20 пластин подходит для мастерской, гаражного обслуживания и выездного комплекта инструмента, если его фактические толщины перекрывают значения, предусмотренные технической документацией обслуживаемого механизма.
