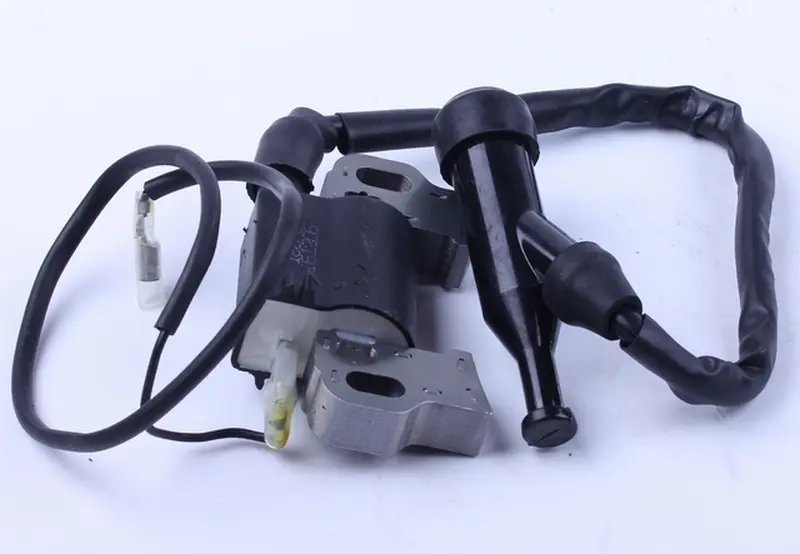

Катушка зажигания для мотоблока 177F/188F (9/13Hp) AMG

Назначение катушки

Катушка зажигания для мотоблока с двигателем 177F/188F (9/13Hp) AMG формирует высоковольтный импульс для искры на свече. От исправности катушки зависит воспламенение топливной смеси при запуске и во время работы двигателя. Ее меняют при подтвержденной неисправности, повреждении корпуса, проводов или изоляции, из-за которого искра пропадает либо становится нестабильной.

Конструкция включает корпус катушки, сердечник с продолговатыми крепежными отверстиями, высоковольтный провод со свечным колпачком и тонкий провод подключения. При подборе имеют значение не только крепления, но и расположение выходов проводов: после установки провод к свече должен проходить без натяжения, резких перегибов и контакта с подвижными частями.

Когда нужна замена

Повод проверить катушку — затрудненный запуск, перебои зажигания, отсутствие искры или остановка двигателя после прогрева с последующим запуском после остывания. Такие признаки сами по себе не доказывают неисправность катушки. Похожие симптомы возникают из-за свечи, плохого контакта в колпачке, поврежденного провода и неисправности выключателя остановки двигателя.

Осмотрите корпус и изоляцию на трещины, потертости и следы пробоя. Проверьте, надежно ли держится колпачок на свече и не повреждены ли контакты. Если перебои появляются только на горячем двигателе, проверку зажигания полезно проводить именно при проявлении неисправности. Это помогает не заменить исправную деталь и не оставить настоящую причину остановок.

Что сверить при подборе

Сравните снятую катушку с заменой по форме сердечника, расположению и расстоянию между крепежными отверстиями. Проверьте положение корпуса относительно креплений, направление выхода высоковольтного провода, его длину и форму свечного колпачка. Отдельно сопоставьте тонкий провод и его контакт с подключением на двигателе: соединение должно соответствовать штатной схеме.

Маркировка двигателя помогает сузить выбор, но окончательную проверку выполняют по снятой детали и месту установки. Несовпадение креплений или формы сердечника мешает выставить катушку относительно маховика. Слишком короткий провод натягивает колпачок, а лишняя длина требует аккуратной укладки и фиксации вдали от горячих поверхностей.

Установка и проверка

Работайте на остановленном и остывшем двигателе, исключив случайный запуск. До снятия запомните расположение катушки, подключение тонкого провода и путь провода к свече. После демонтажа очистите посадочные поверхности, осмотрите крепеж, состояние маховика рядом с катушкой и проводку, которая могла перетереться о кожух.

Установите катушку и выставьте зазор между сердечником и маховиком по руководству конкретного двигателя. Продолговатые отверстия позволяют смещать деталь при регулировке, но не задают величину зазора. После затяжки креплений проверьте, что маховик вращается без касания сердечника. Закрепите провода, плотно наденьте колпачок и верните защитные детали на место.

Вместе с катушкой стоит проверить свечу и заменить ее при повреждении или износе. Искру проверяют предназначенным для этого прибором, не удерживая высоковольтный провод рукой. После сборки проверьте запуск, ровность работы и остановку двигателя штатным выключателем. Ошибка подключения или неверный зазор могут сохранить перебои даже с исправной катушкой.
