Шестерня вторичного вала задней передачи мотоблока 168F/170F (6,5/7Hp), Z-44/24 AMG

Шестерня вторичного вала задней передачи для мотоблока 168F/170F (6,5/7Hp), Z-44/24 AMG участвует в передаче вращения при движении назад. Её меняют при повреждении зубьев, износе посадки или нарушении зацепления. От состояния этой детали зависит, насколько ровно передаётся усилие: сколы и выработка могут сопровождаться стуком, рывками и повышенным шумом при включённом заднем ходе.

Конструкция и назначение

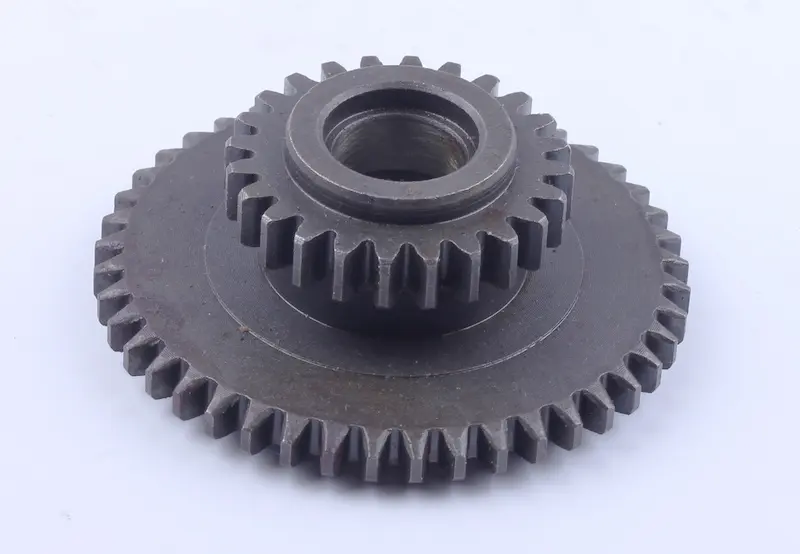

Деталь имеет два соосных зубчатых венца разного диаметра, выступающую ступицу и центральное посадочное отверстие. Зубья прямые. Обозначение Z-44/24 указывает на 44 и 24 зуба двух венцов. При подборе проверяют оба венца: совпадение только большого диаметра или одного числа зубьев ещё не обеспечивает правильного зацепления в коробке передач.

Шестерня работает в паре с другими деталями передачи, поэтому износ оценивают по всей зоне контакта. Поводом для замены служат выкрошенные участки зубьев, трещины, выраженная выработка боковых поверхностей и повреждение посадочного отверстия. Шум сам по себе не доказывает поломку именно этой шестерни: похожие проявления возможны при люфте вала, износе подшипников или повреждении сопряжённого зубчатого колеса.

Что сверить при подборе

Сравните снятую шестерню с заменой по числу зубьев каждого венца, наружным диаметрам, общей высоте и ширине зубчатых частей. Отдельно проверьте диаметр и профиль посадочного отверстия, форму ступицы и расстояние между венцами. Эти параметры определяют положение детали на валу и совпадение зубчатых дорожек. Замеры лучше делать по очищенной детали, учитывая, что изношенные поверхности уже могут отличаться от первоначального размера.

Обозначение двигателя помогает сузить подбор, но конструкцию установленной коробки передач также нужно учитывать. Сверьте шестерню с каталогом именно своей трансмиссии и сохраните расположение втулок, шайб и фиксаторов при разборке, если они предусмотрены конструкцией. Ошибка по высоте ступицы или посадке может вызвать осевой зажим, лишний люфт либо смещение контакта к краю зубьев.

Замена и проверка зацепления

К замене приступают на заглушённом двигателе, исключив случайный запуск и движение мотоблока. Доступ к шестерне и последовательность разборки выбирают по устройству коробки. До снятия фиксируют ориентацию детали и порядок соседних частей. При установке не забивают шестерню ударами по зубьям: если она не занимает своё место, проверяют посадку, заусенцы и правильность подбора, а не увеличивают усилие.

Одновременно осматривают сопряжённые шестерни, вал, его опоры и детали осевой фиксации. Остатки разрушенных зубьев и металлическую стружку удаляют из корпуса; повреждённые сопряжённые детали заменяют по результатам осмотра. Новая шестерня в паре с сильно изношенным колесом может быстро получить неравномерную выработку, а оставшийся люфт опор снова нарушит зацепление.

После сборки проверяют свободное вращение механизма и включение задней передачи способом, предусмотренным для этой коробки. Деталь не должна задевать корпус или соседние части. Смазку восстанавливают по требованиям трансмиссии. При пробной работе без нагрузки прислушиваются к постороннему стуку и следят за отсутствием закусывания; если они появились, эксплуатацию прекращают и повторно проверяют сборку.
