Вал главный КПП мотоблока 168F/170F (6,5/7 л.с.) L-170, Z-6 AMG

Главный вал КПП для мотоблока 168F/170F (6,5/7 л.с.) — деталь механической коробки передач, через которую передаётся вращение между сопряжёнными деталями трансмиссии. Его меняют при повреждении шлицев, износе посадочных поверхностей или деформации. Обозначения детали — L-170, Z-6, AMG. При подборе учитывают устройство самой коробки: одного обозначения двигателя недостаточно для совпадения всех посадок.

Конструкция и работа

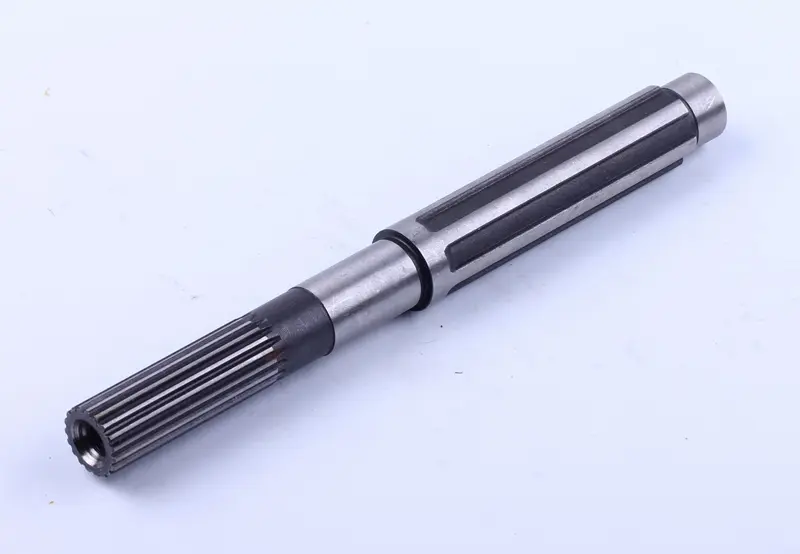

Вал имеет ступенчатую форму, гладкие цилиндрические участки, шлицевой конец и длинный участок с продольными выступами и пазами. Шлицевое соединение передаёт крутящий момент, а взаимное расположение ступеней и посадок определяет положение сопряжённых деталей в коробке. Поэтому при замене имеют значение не только общая форма, но и профиль шлицев, диаметры и расстояния между упорами. Даже близкие по виду валы могут по-разному собираться с деталями КПП.

Когда нужна замена

Повод проверить вал — заметный люфт в соединениях, стук при изменении нагрузки, повреждённые грани шлицев или следы проворачивания на посадках. При разборке обращают внимание на задиры, трещины, выкрашивание и неравномерную выработку. Шум коробки сам по себе ещё не указывает на неисправность вала: похожие симптомы дают изношенные подшипники и шестерни. Решение о замене принимают после осмотра поверхностей и проверки сопряжений.

Ударные нагрузки, заклинивание сопряжённых деталей и работа с изношенными опорами могут повредить вал или ускорить его износ. Если устранить только последствия, оставив разбитую посадку соседней детали, новый вал также будет работать с люфтом. При обнаружении повреждений проверяют подшипники, ответные шлицы и детали осевой фиксации, а изношенные сопряжённые детали заменяют вместе с валом.

Что сверить при подборе

• Полную длину снятого вала, диаметры и длину каждой посадочной ступени.
• Количество и профиль шлицев на сопрягаемых участках, их длину и расположение.
• Расстояния между уступами, места упоров и способ осевой фиксации.
• Посадки под подшипники и соответствие деталям, которые устанавливаются на вал.

Сравнивать лучше очищенную снятую деталь: слой масла и загрязнений скрывает границы посадок и мелкие повреждения. Обозначения L-170 и Z-6 сохраняют при сверке, но измерения и проверка сопряжений нужны отдельно. Ошибка в длине ступени может нарушить осевое положение деталей, а несовпадение шлицев — помешать сборке или вызвать люфт под нагрузкой.

Особенности установки

До разборки фиксируют последовательность деталей на валу, положение шайб, втулок и фиксаторов, если они предусмотрены конструкцией коробки. Посадочные поверхности очищают, сопряжённые детали осматривают. При запрессовке используют подходящую оправку; усилие при установке подшипника передают через кольцо, которое садится с натягом. Удары по шлицам и попытка стянуть несовпадающие детали крепежом повреждают соединения.

После сборки проверяют правильность фиксации, свободное вращение и отсутствие заеданий. Осевой зазор и порядок проверки переключения сверяют с документацией конкретной КПП. Если вал вращается туго или детали не занимают своё положение, причину устраняют до запуска: дополнительная нагрузка на подшипники и перекос сопряжений ускоряют износ коробки.
