Вал вторичный редуктора мотоблока 168F/170F (6,5/7Hp) (L-100) AMG

Вторичный вал редуктора мотоблока 168F/170F (6,5/7Hp) (L-100) AMG предназначен для передачи вращения внутри трансмиссии. Он работает в составе редуктора и воспринимает нагрузку через сопряжённые детали. При ремонте важны не только целые зубья и посадочные поверхности, но и точное соответствие геометрии: от неё зависят положение вала в корпусе, правильное зацепление и работа опор.

Конструкция и причины замены

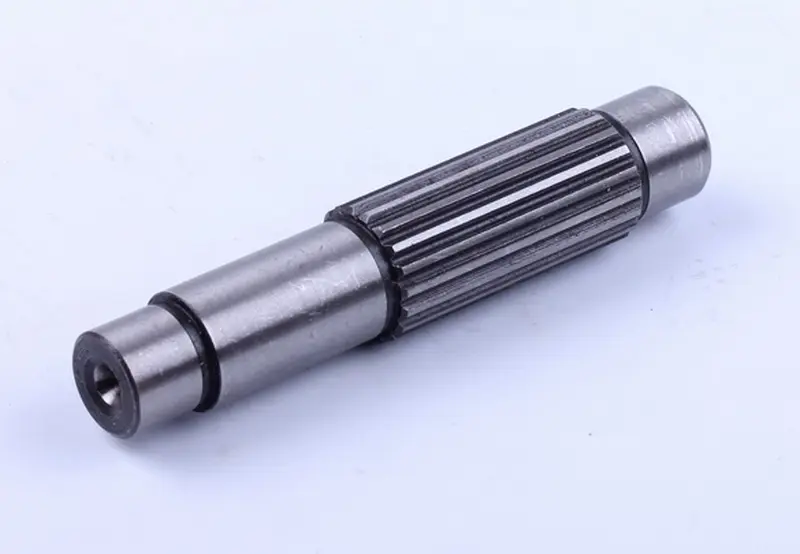

Вал имеет ступенчатую форму, протяжённый участок с продольными зубьями и гладкие цилиндрические участки разного диаметра. На одном конце есть торцевое отверстие, рядом с переходами диаметров — кольцевые проточки. При подборе нужно учитывать расположение всех этих элементов: внешне близкая деталь может отличаться посадками или расстояниями между уступами.

Поводом для замены служат сколы и заметная выработка зубьев, трещины, повреждение посадочных поверхностей или изгиб вала. Изношенные сопряжения могут давать люфт, стук и неравномерную передачу нагрузки. Гул и вибрация редуктора сами по себе ещё не указывают на неисправность именно вала: после разборки проверяют также подшипники и детали, работающие с ним в паре.

Повреждения могут возникать при ударных нагрузках, заклинивании механизма, недостатке смазки или работе с изношенными опорами. Если устранить только последствия, новая деталь будет работать в тех же неблагоприятных условиях. Поэтому при дефектовке ищут не только следы износа, но и причину их появления.

Что сверить при подборе

Обозначение двигателя помогает сузить выбор, однако конструкцию редуктора нужно проверять отдельно. Сопоставьте снятый вал с заменой по общей длине, диаметрам и длине гладких участков, положению уступов и проточек. Для зубчатого участка проверяют число зубьев, профиль, наружный диаметр и длину. Торцевое отверстие также должно соответствовать прежней детали по форме и назначению в конкретной сборке.

Измерять удобнее по очищенным поверхностям, учитывая выработку: сильно изношенная посадка уже не отражает первоначальный размер. Дополнительно сверяют схему редуктора и взаимное положение деталей на валу. Несовпадение даже одного посадочного участка может привести к люфту, перекосу или невозможности правильно собрать механизм. Подгонять посадки ударами нельзя.

Особенности установки

До извлечения старого вала зафиксируйте расположение дистанционных деталей и фиксаторов, если они предусмотрены конструкцией. После разборки очистите сопряжения и осмотрите подшипники, ответные зубья, стопорные элементы и уплотнения в местах их установки. Детали со сколами, заеданием или выраженным износом заменяют, чтобы они не повредили новый вал.

Сборку выполняют в порядке, предусмотренном устройством редуктора, с подходящими оправками и съёмниками. Усилие при посадке подшипника прикладывают к соответствующему кольцу, не передавая его через тела качения. После установки проверяют фиксацию вала, свободное вращение и отсутствие заедания, а осевой зазор — по требованиям конкретного редуктора. До работы под нагрузкой восстанавливают предусмотренную смазку и проверяют механизм на малой нагрузке.
