Трос сцепления мотоблока 168F/170F (6,5/7,5 л.с.) AMG

Трос сцепления для мотоблока 168F/170F (6,5/7,5 л.с.) AMG передаёт усилие от рукоятки управления к механизму сцепления. От его хода и регулировки зависит, насколько точно механизм реагирует на движение рычага. Сам трос не передаёт вращение двигателя: он служит механической связью между органом управления и приводом сцепления.

Устройство и причины замены

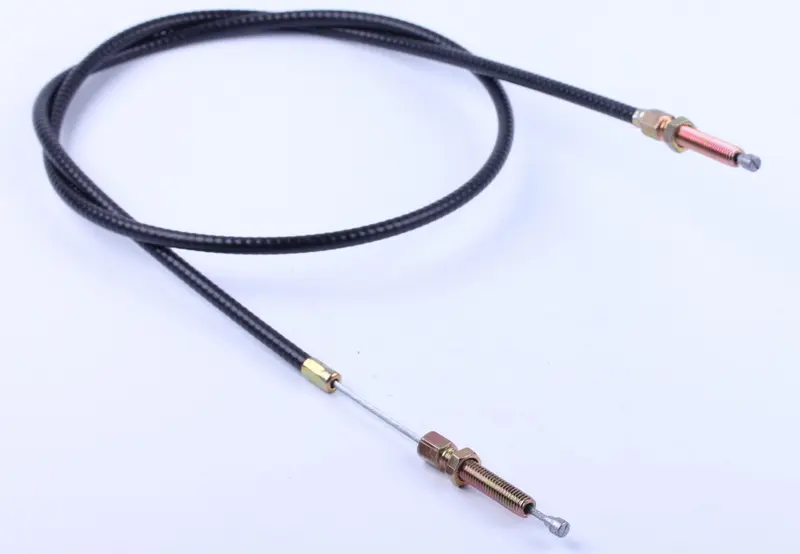

Трос выполнен в чёрной гибкой оболочке. На концах находятся крепёжные наконечники, резьбовые участки и гайки для фиксации и регулировки. Оболочка направляет внутренний трос и опирается на крепления, а подвижная часть передаёт тяговое усилие. Поэтому при подборе имеют значение не только общая длина, но и длина свободных концов, форма наконечников и посадка оболочки в упорах.

Повод проверить трос — тугой или прерывистый ход рукоятки, заедание, запаздывание возврата и необходимость часто восстанавливать регулировку. Повреждение оболочки, залом, распушённые проволоки у наконечника или ослабшее соединение служат причинами замены. Если регулировочного хода уже не хватает, стоит проверить состояние троса и его креплений: подтягивание гаек не устраняет износ и повреждения.

Что сверить со снятым тросом

Обозначение двигателя помогает сузить подбор, но конструкцию привода определяет сам мотоблок. Сравните снятую деталь с новой по длине оболочки и внутреннего троса, вылету концов, форме и размерам наконечников. Проверьте диаметр и шаг резьбы, расположение гаек, способ крепления к рукоятке и к рычагу сцепления. Наконечник должен правильно садиться в своё гнездо, а оболочка — удерживаться в штатном упоре.

Учитывайте также маршрут прокладки. Слишком короткий трос может натягиваться при изменении положения руля и ограничивать движение управления. Лишняя длина образует петли, которые могут задевать соседние детали или перегибаться. Ошибка в длине свободной части мешает выставить нужный ход даже при подходящей оболочке; несовпадение наконечников не следует компенсировать случайными креплениями.

Установка и проверка хода

Замену выполняют на остановленном двигателе, исключив случайный запуск. До снятия запомните прокладку троса и положение его опор. Ослабьте регулировку, отсоедините наконечники и освободите оболочку из креплений. Заодно осмотрите гнёзда рукоятки, рычаг привода, упоры оболочки и возвратную пружину, если она предусмотрена конструкцией. Изношенные опоры или заедающий рычаг могут сохранить прежние симптомы после замены троса.

Новую деталь проложите по штатному маршруту без резких перегибов, контакта с горячими поверхностями и подвижными частями. Посадите оболочку в упоры, закрепите наконечники и отрегулируйте свободный ход по требованиям мотоблока, затем зафиксируйте регулировку гайками. На заглушённой технике несколько раз переместите рукоятку по всему ходу: движение должно оставаться плавным, а механизм — возвращаться в исходное положение. Неправильное натяжение может мешать полному включению или выключению сцепления и ускорять его износ.
