Трос сцепления с пружиной для мотоблока 168F/170F (6,5/7 л.с.) AMG

Трос сцепления с пружиной для мотоблока 168F/170F (6,5/7 л.с.) AMG передаёт усилие от рычага управления к механизму сцепления. От его состояния зависит, достаточно ли хода получает привод и можно ли плавно управлять сцеплением. Трос меняют при обрыве, повреждении оболочки, заедании внутренней жилы или износе наконечников, когда регулировка уже не восстанавливает нормальную работу.

Устройство и работа

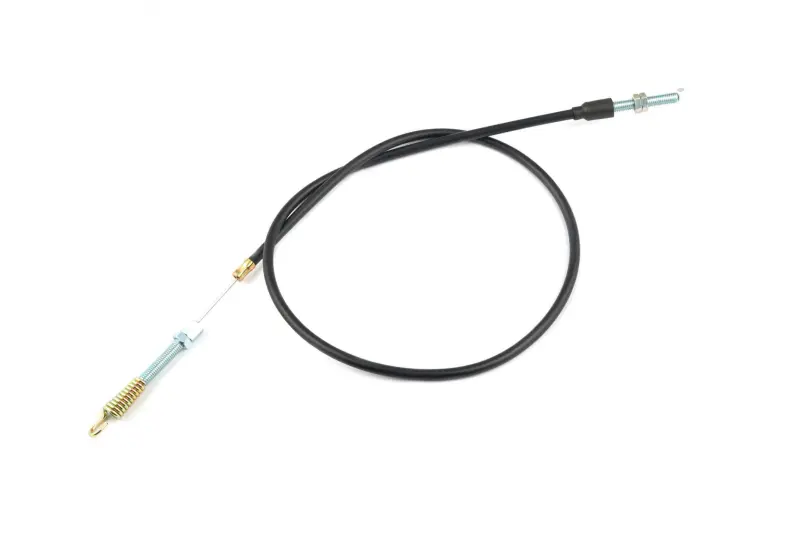

Гибкая чёрная оболочка направляет внутреннюю жилу между точками крепления. На концах предусмотрены резьбовые участки с гайками, на одном конце расположена пружина с зацепом. При подборе имеют значение форма этих соединений и их расположение: наконечники должны подходить к рычагу и приводу, а оболочка — правильно садиться в опоры. Пружина работает в соединении троса с механизмом, поэтому её зацеп и посадку также нужно сопоставить со снятой деталью.

Когда требуется замена

Повод осмотреть трос — возросшее усилие на рычаге, движение рывками, неполный возврат управления или необходимость часто поправлять натяжение. Проверьте участки возле наконечников и места изгиба: там встречаются надломы оболочки, распушённые проволоки и следы перетирания. Загрязнение внутри оболочки и коррозия жилы могут мешать свободному перемещению. Если жила повреждена, подтягивание гаек не устраняет причину неисправности.

Что сверить при подборе

Сравните общую длину троса, длину оболочки и свободные участки жилы с прежним тросом. Затем проверьте форму обоих наконечников, резьбу, положение упоров, размеры пружины и способ её зацепления. Обозначение двигателя помогает сузить подбор, но конструкция управления сцеплением у мотоблоков может различаться. Ориентируйтесь также на фактические крепления и маршрут прокладки троса на своей машине.

Недостаточная длина троса может создавать натяжение уже в отпущенном положении рычага. Излишняя длина приводит к неудобным петлям и резким перегибам. Несовпадение наконечников мешает надёжно закрепить привод, а неверное соотношение длины оболочки и жилы может оставить слишком мало регулировочного хода. Поэтому одного сходства по внешней форме для подбора недостаточно.

Установка и проверка

Замену выполняют при заглушённом двигателе, исключив случайный запуск и движение мотоблока. До снятия запомните маршрут старого троса и положение его креплений, затем ослабьте регулировку и отсоедините концы. Новый трос уложите без натяга и острых изгибов, вдали от горячих и движущихся деталей. Посадите оболочку в упоры, соедините наконечники и пружину, после чего настройте свободный ход по инструкции к мотоблоку и зафиксируйте регулировочные гайки.

Одновременно осмотрите рычаг, опоры оболочки и места зацепления пружины: выработка или деформация здесь мешает точной настройке даже с новым тросом. Несколько раз переместите рычаг при выключенном двигателе, проверяя плавность хода и возврат привода. Если рычаг заедает или механизм не проходит полный ход, сначала проверьте прокладку, посадку оболочки и регулировку. Неправильное натяжение может приводить к неполному включению или выключению сцепления и ускорять его износ.
