Трос сцепления с вилкой для мотоблока 168F/170F (6,5/7Hp) AMG

Трос сцепления с вилкой для мотоблока 168F/170F (6,5/7Hp) AMG передаёт усилие от рукоятки управления к механизму сцепления. От его свободного хода и правильной регулировки зависит, насколько полно механизм выполняет команду рукоятки. Трос нужен при замене оборванного, заедающего или повреждённого привода, когда движение рукоятки уже не передаётся к рычагу сцепления в нужном объёме.

Устройство и работа

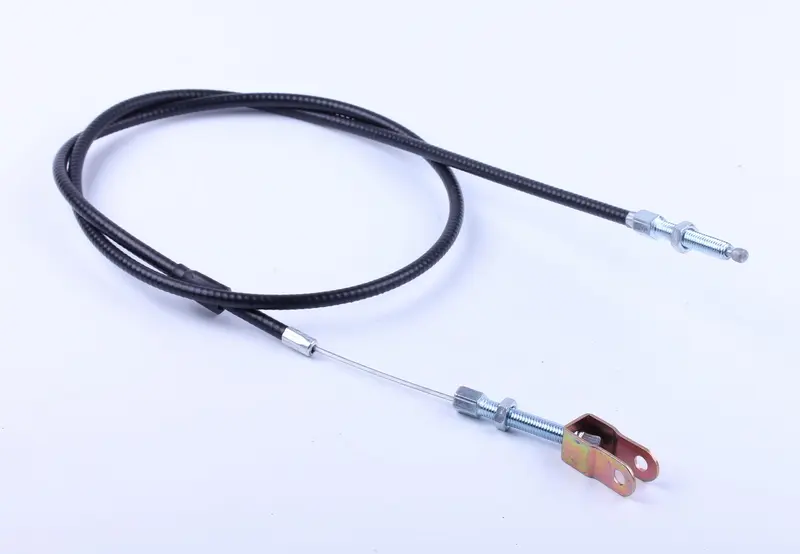

Внутренний трос проходит в чёрной гибкой оболочке. На концах расположены резьбовые участки с гайками, с одной стороны предусмотрена вилка с отверстиями для соединения с рычагом. Оболочка опирается на крепления, а внутренний трос перемещается при нажатии на рукоятку. Резьбовые участки позволяют выставить положение оболочки и отрегулировать свободный ход в пределах предусмотренной конструкцией регулировки.

Когда требуется замена

Повод осмотреть привод — тугая рукоятка, рывки при её перемещении, запаздывание возврата или заметное увеличение свободного хода. Замена нужна при оборванных проволоках у наконечников, повреждении оболочки, сильном перегибе и заедании внутри неё. Износ отверстий вилки тоже добавляет люфт: часть движения рукоятки расходуется на выборку зазора. Одной подтяжкой такой износ не устранить.

Похожие симптомы могут давать тугой рычаг сцепления, повреждённая возвратная пружина или ослабленные опоры оболочки. При снятом тросе стоит проверить подвижность рычага и состояние этих креплений. Если внутренний трос идёт с усилием даже без нагрузки, а оболочка заломлена или протёрта, регулировка не восстановит нормальную работу привода.

Что сверить при подборе

Сравните снятый трос с заменой по общей длине, длине оболочки и выступающим участкам внутреннего троса. Проверьте форму обоих наконечников, ширину вилки, диаметр её отверстий, резьбу и расположение опор оболочки. Обозначения двигателя недостаточно для подбора: рукоятки, кронштейны и прокладка привода у мотоблоков могут различаться. Вилка должна соединяться с рычагом без перекоса, а наконечники — полностью садиться в свои места.

Слишком короткая оболочка может натягивать привод при перемещении руля, слишком длинная — образовывать петли и резкие изгибы. Несоответствие рабочей длины внутреннего троса мешает выставить нужный свободный ход даже при подходящих наконечниках. Полезно сохранить старую деталь до завершения установки, чтобы сопоставить крепления и маршрут прокладки.

Установка и проверка

Замену выполняют на заглушённом двигателе, исключив случайный запуск. Сначала ослабляют регулировку и освобождают наконечники, запоминая расположение оболочки в держателях. Новый трос проводят по штатному маршруту без натяжения, острых перегибов и контакта с горячими или движущимися частями. Одновременно осматривают палец соединения вилки, его фиксатор и опоры оболочки; изношенные крепёжные детали заменяют.

После закрепления обоих концов выставляют свободный ход по руководству мотоблока и затягивают контргайки. Несколько раз перемещают рукоятку: ход должен быть плавным, а механизм — возвращаться без задержки. Проверяют, что при изменении положения руля оболочка остаётся в опорах. Избыточное натяжение может удерживать механизм в промежуточном положении, а большой провис — оставлять недостаточный ход для полного срабатывания сцепления.
