Трос газа для мотоблока 168F/170F (6,5/7 л.с.) AMG

Трос газа для мотоблока с двигателем 168F/170F (6,5/7 л.с.) передаёт движение от ручного рычага к механизму управления оборотами двигателя. Его меняют, когда привод заедает, трос обрывается или повреждённая оболочка мешает плавно менять положение рычага. Обозначение изделия — AMG. При подборе учитывают не только двигатель, но и устройство управления на конкретном мотоблоке: расположение рычага, крепления оболочки и способ фиксации внутреннего троса.

Устройство и работа

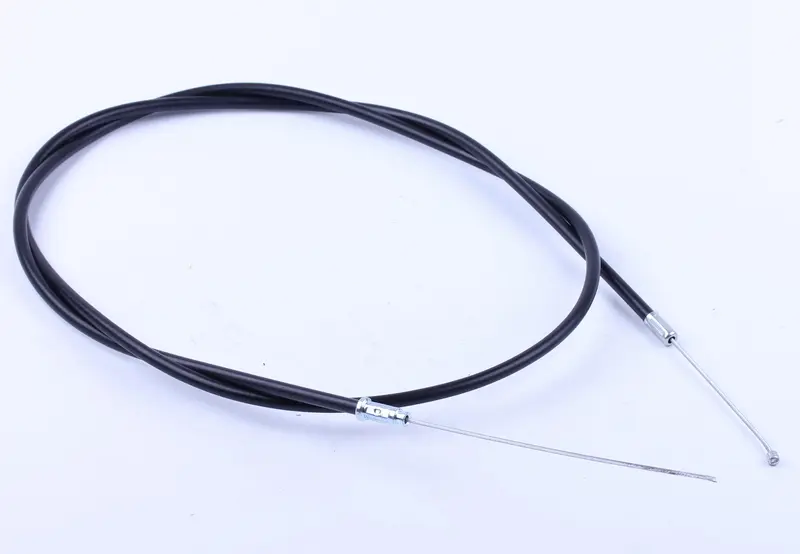

Трос выполнен в чёрной гибкой оболочке с оконцевателями. Внутренняя жила выступает с обоих концов; на одном конце есть небольшой наконечник, другой имеет свободный конец для закрепления в соответствующем зажиме. Оболочка служит опорой для передачи усилия и направляет жилу между рычагом и механизмом управления. Для нормальной работы её концы должны уверенно сидеть в своих упорах: если оболочка смещается вместе с жилой, часть движения ручки теряется и регулировка становится неточной.

Когда требуется замена

Повод осмотреть привод — тугой ход ручки, рывки при её перемещении или изменение оборотов только после заметного движения рычага. Проверьте участки у креплений и изгибов: там могут появляться заломы оболочки, потёртости и оборванные проволоки жилы. Если трос распушился, его нельзя считать исправным после подтяжки. Заедание также бывает связано с загрязнением, коррозией или слишком крутым изгибом. При этом тугой ход может возникать в самом рычаге или механизме управления, поэтому их подвижность проверяют отдельно от троса.

Что сверить при подборе

Сравните снятую деталь с заменой по длине оболочки, общей длине внутренней жилы и длине её свободных участков. Затем проверьте форму наконечника, размеры посадочных мест оконцевателей и способ закрепления свободного конца. Эти параметры определяют, удастся ли проложить трос по штатному маршруту и получить нужный ход управления. Слишком короткая оболочка натягивает привод, а лишняя длина требует изгибов, которые могут затруднять движение жилы. Несовпадение наконечника или упора не устраняется одной регулировкой натяжения.

Установка и проверка

Замену выполняют на остановленном и остывшем двигателе, исключив случайный запуск. До снятия запомните маршрут прокладки и положения креплений. Освободите жилу и оболочку, осмотрите упоры, зажим, рычаг и возвратный механизм. Повреждённые держатели и изношенные крепления стоит заменить вместе с тросом, иначе новый привод не будет удерживаться правильно. Проложите оболочку без перегибов, вдали от горячих поверхностей и движущихся деталей; не пережимайте её крепежом.

После закрепления концов отрегулируйте свободный ход по устройству штатного привода. Несколько раз переместите ручку по всему рабочему диапазону при выключенном двигателе: жила должна идти плавно, оболочка — оставаться в упорах, а механизм — достигать предусмотренных положений без чрезмерного натяжения. Затем проверьте изменение оборотов на неподвижном мотоблоке. Если управление работает рывками или не позволяет снизить обороты, остановите двигатель и проверьте прокладку, посадку концов и регулировку.
