Рычаг сцепления мотоблока 168F/170F (6,5/7Hp) AMG

Рычаг сцепления мотоблока 168F/170F (6,5/7Hp) AMG предназначен для управления механизмом сцепления. Через привод он передаёт усилие, необходимое для включения или выключения сцепления. От формы рычага, состояния его крепления и правильного хода зависит, удастся ли полностью переместить привод между рабочими положениями. Сам рычаг не является фрикционной деталью и не заменяет остальные части сцепления.

Конструкция и причины замены

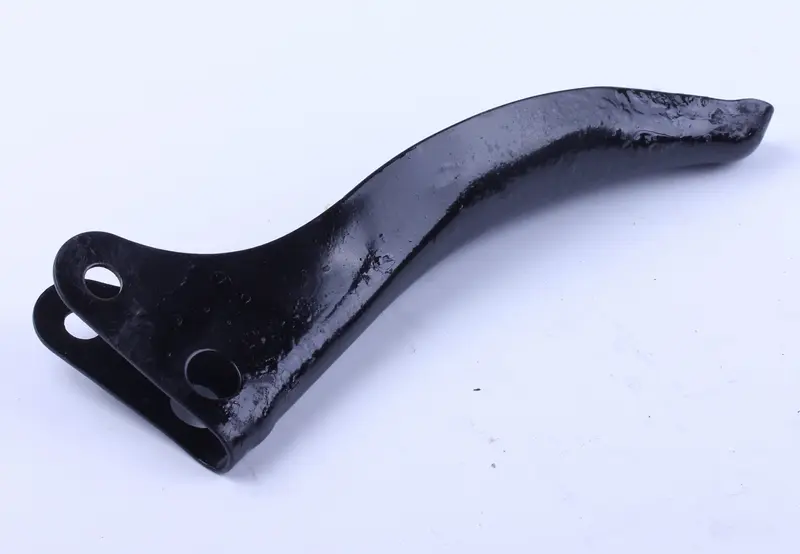

Рычаг имеет вытянутую изогнутую форму и чёрную поверхность. На одном конце расположены две разнесённые боковины с круглыми отверстиями. При подборе существенны не только общий силуэт, но и взаимное расположение отверстий, расстояние между боковинами и направление изгиба. Эти особенности определяют, как деталь встанет на крепление и куда будет перемещаться при работе.

Рычаг меняют при трещинах, деформации, повреждении крепёжной части или выработке отверстий. Изношенное соединение может давать люфт: рычаг уже движется, а привод ещё не получает нужного перемещения. Погнутая деталь способна задевать соседние части и ограничивать ход. Поводом для осмотра служат также заедание и заметно изменившееся усилие управления. При этом тугой ход может быть связан с приводом или креплением, поэтому одной замены рычага не всегда достаточно.

Что сверить со снятой деталью

Указанное обозначение двигателя помогает сузить подбор, но конструкцию сцепления нужно сверять по самому мотоблоку. Сопоставьте длину и изгиб рычага, форму конца, размеры и расположение отверстий, ширину посадочной части. Проверьте, с какой стороны присоединяется привод и остаётся ли место для полного перемещения. Удобнее сравнивать детали в одинаковом положении, ориентируясь на крепёжную часть, а не только на свободный конец.

Особое внимание уделите посадке на ось или крепёж и месту соединения с приводом. Слишком свободная посадка добавит люфт, а тесная может вызвать заедание. Несовпадение точек крепления меняет соотношение хода и усилия: привычное движение рычага уже не обеспечивает нужного перемещения механизма. Не стоит компенсировать ошибку подбора рассверливанием отверстий или подгибанием детали.

Установка и проверка

Замену выполняют при заглушённом двигателе, исключив случайный запуск и движение мотоблока. До разборки запомните положение рычага, способ присоединения привода и порядок расположения крепежа. Освободите соединение с приводом, снимите фиксирующие детали и рычаг. Одновременно осмотрите ось, крепёж, посадочные места и имеющиеся втулки: изношенные сопряжённые детали могут сохранить люфт даже с новым рычагом.

Установите рычаг в прежней ориентации и восстановите штатную фиксацию. Крепление должно удерживать его без перекоса и позволять предусмотренное конструкцией движение. Присоедините привод, проверьте свободный ход и выполните регулировку по руководству мотоблока. Сначала вручную проверьте весь диапазон перемещения: рычаг не должен заедать или упираться в соседние части. Затем проверьте включение и выключение сцепления по штатной процедуре. Неверная геометрия или регулировка могут привести к неполному размыканию либо пробуксовке сцепления и ускоренному износу его деталей.
